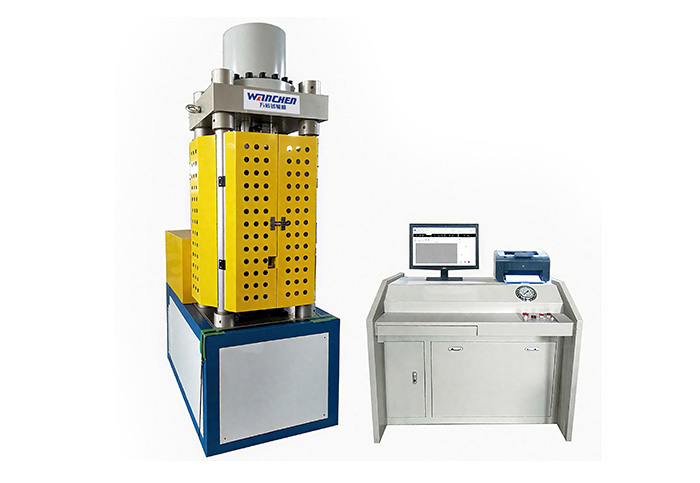

WTHYW-500微机控制岩石三轴仪

产品名称：WTHYW-500微机控制岩石三轴仪

设备功能：

微机控制岩石三轴仪SLYSW-500，完全符合GB/T50266-2013《工程岩体试验方法标准》规定，满足GB/T40961-2021《岩石三轴试验仪校验方法》，可以在计算机控制下自动完成岩石的三轴压缩试验，可动态显示轴向试验力、围压等试验全过程，可实时地采集、存储、处理、显示试验数据及试验曲线。

组成简介:

1、主机

主机采用模块化高刚性龙门式反力架；

工作油缸放置在框架的上端，试验空间内底部配置轨道，方便压力室移动和安装。油缸顶端安装球面压板，可自动调心，使压板与压缩杆端部紧密接触。

2、三轴室

三轴室实现对岩石的围压加载。压力室采用压力自平衡技术，使轴向试验力与围压互不干涉，相互独立。采用高强度合金结构钢制成，各压盘及传压活塞杆采用轴承钢经过热处理及精密加工而成。压力室放置在移动小车上，可沿轨道移动，装卸试样方便。

3、轴向加载系统

采用伺服液压控制系统，由高压柱塞泵组、溢流阀、精密滤油器、温度传感器等组成的伺服油路系统及低压齿轮泵所组成的注油充液系统两部分组合而成，轴向加载系统在计算机控制下对轴向作动器精确施压并精确保载。试验用油与伺服用工作油相互分开，互不污染，提高了使用寿命。

4、围压加载系统

采用高压加载系统对三轴室施压并保压。将系统的工作油液经过压力放大后而输出的超高压油源，超高压油液供给三轴压力室。做为侧向压力（即围压）。

5、快速充液系统

对轴向作动器和三轴室快速充满工作介质。

6、快速排液系统

把试验结束后三轴室内的工作介质排出，以便拆除试件。

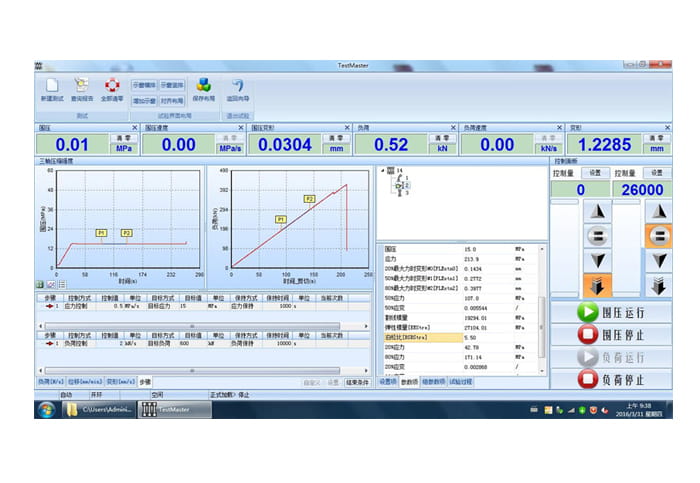

7、微机测控系统

测量控制系统由轴向力传感器、围压传感器、轴向变形传感器、径向变形传感器、位移传感器、全数字式测控器、伺服阀等部分组成。

7.1设有多个测量通道，其中力2个通道；轴向及径向变形各1个通道；位移2个通道。

7.2测量分辨力高，在全程范围内部变化，内外不分档。

7.3具有自动清零、自动标定、自动存储功能。

7.4具有恒试验力、恒变形、恒位移、匀试验力速率、匀变形速率控制功能。

7.5具有超载、超量程、油路堵塞、超油温、试件断裂等保护功能。

技术参数

主要参数

1、反力架刚度：5GN/m

2、最大轴向量程：≤500KN

3、有效轴向量程：1%～100%

4、轴向力值精度：≤±1%

5、轴向力分辨率：1/100000

6、围压量程：0～60Mpa

7、围压精度：≤±2%

8、围压分辨率0.1MPa。

9、控制波形：用户根据需要对轴向载荷可任意设定包含有加载、保载、卸载环节的多种程序波形。

10、试样规格：Φ50X100mm。

11、总功耗：三相AC380V1.5KW

12、主机外形尺寸：1000mmX1000mmX2200mm(长X宽X高)

功能特色

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
