2000系列微机控制电子万能试验机

单立柱试验机专为较小力值的材料测试需求设计，可提供最大5kN的载荷能力，适用于塑料、橡胶、电子接插件插拔、电线、金属丝、薄膜、纺织品、粘结剂、生物材料、弹性体、食品包装、小型部件、纸张、弹簧等的拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能试...

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

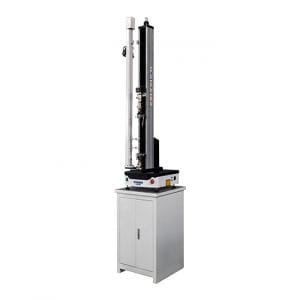

CMT2000系列微机控制电子万能试验机

功能总述：

单立柱试验机专为较小力值的材料测试需求设计，可提供最大5kN的载荷能力，适用于塑料、橡胶、电子接插件插拔、电线、金属丝、薄膜、纺织品、粘结剂、生物材料、弹性体、食品包装、小型部件、纸张、弹簧等的拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能试验。

该系统采用单柱结构设计，兼具紧凑性与高刚性，同时提供标准及加高机架选项，以满足不同试样尺寸和测试场景的需求。

技术参数

设备参数：

CMT2000系列
设备名称	单柱桌面式电子万能试验机
型号	CMT2102	CMT2202	CMT2502	CMT2103	CMT2203	CMT2503
最大试验力	100N	200N	500N	1000N	2000N	5000N
准确度等级	0.5级
试验力测量范围	0.4%～100%FS（满量程）
试验力示值误差	示值的±0.5%以内
试验力分辨率	最大试验力的1/500000，全程不分档，且全程分辨率不变
采样频率	不小于60HZ
变形测量范围	0.2%～100%FS
变形示值误差	示值的±0.5%以内
变形测量分辨率	最大变形量的1/500000，全程不分档，且全程分辨率不变
主机试验空间	单空间
电机	国外知名品牌交流伺服电机
传感器	美国Transcell传力传感器
控制系统	Test全数字三闭环试验机控制系统
测控软件	Test全数字三闭环试验机测控软件
外形尺寸	500mm×450mm×1500mm
有效拉伸空间	700mm （不含拉伸夹具）
电源	220V/50Hz，±10%
功率	400W
主机重量	约120Kg

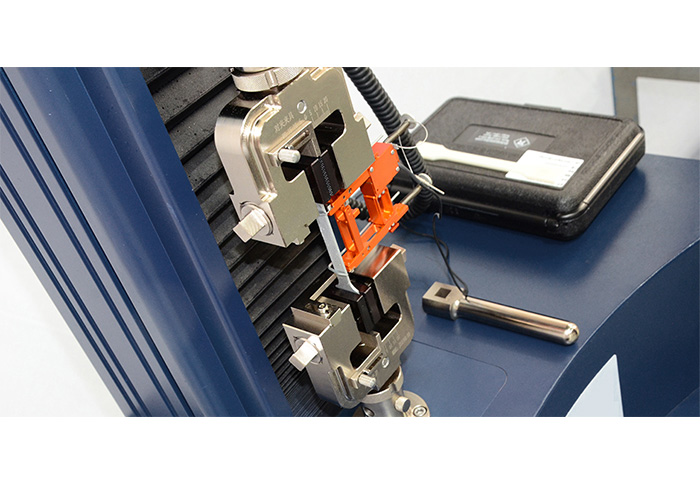

可选配件	轴向引伸计；详细参数见《具体解决方案》
	横向引伸计；详细参数见《具体解决方案》
	大变形；详细参数见《具体解决方案》
	传感器；每台设备可加挂多个传感器，但都不能超出主机最大允许加载量程
	数显千分表；用于专用压缩和弯曲夹具，用数显千分表测量模量
	数显卡尺；用于测量试样尺寸，可由软件自动读取，测量范围0～200mm
	光栅尺；弹簧压缩试验中用于测量变形
	特殊夹具；专用夹具需根据用户要求专门设计

功能特色

产品说明

规格：20N-5KN(加配传感器可以做到0N-5KN)

用途：主要用于纱线纤维、电线电缆、纸张、复合材料、防水材料、金属丝、铝塑管、弹簧、胶带等行业的拉伸、剥离、撕裂等试验。

适用标准：

GB、ISO、DIN、ASTM、JIS等国际标准。

GB/T 1040 《塑料拉伸性能的测定》

GB/T 1041 《塑料压缩性能的测定》

GB/T 9341 《塑料弯曲性能的测定》

GB/T 328 《建筑防水卷材试验方法》

GB/T 2568《树脂浇铸体拉伸性能试验方法》

GB/T 529 《硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）》

GB/T 528 《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》

GB/T 2790 《胶粘剂180°剥离强度试验方法挠性材料对刚性材料》

GB/T 2791 《胶粘剂T型剥离强度试验方法挠性材料对挠性材料》

GB/T 2792 《胶粘带剥离强度的试验方法》

GB/T 16491 《电子式万能试验机》

GB/T 2611 《试验机通用技术要求》

JJG 139 《拉力、压力和万能试验机》

JJG 475 《电子式万能试验机》

该机型不仅可以做拉向试验，也可以做压向试验。

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业
石墨纤维行业
包装材料行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。

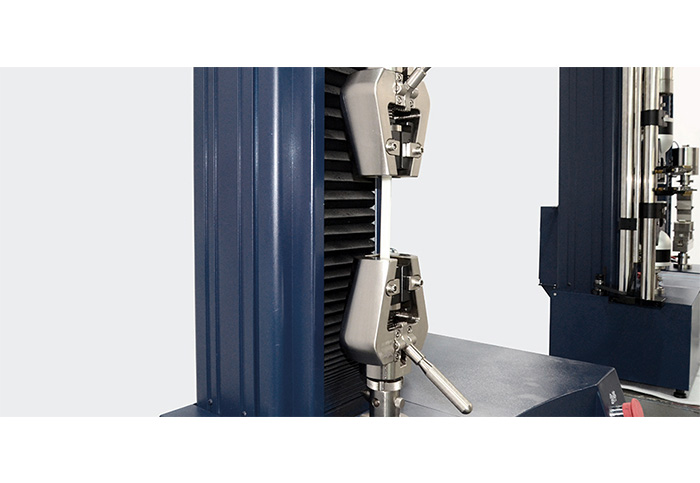

5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
