产品详情

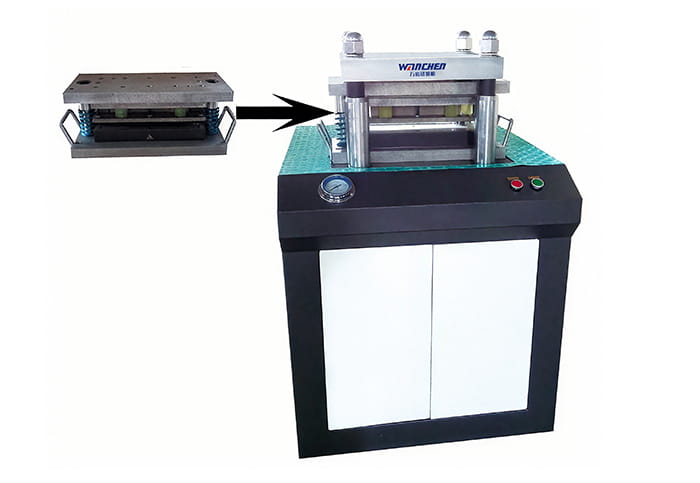

液压式圆片试样（冲杯）制样机

产品名称：液压式圆片试样（冲杯）制样机

产品介绍：

该机主要用于压制薄板等材料的标准试样，由主机、液压缸、液压源和相应工装模具组成，主机受力框架采用整体钢板加工而成，刚性好，结构简单，操作方便。液压源采用三相电机驱动高压油泵，安全阀限制最高压力，由电动换向阀实现油路换向，即活塞杆的向上压剪运动和向下复位移动等动作。如更换模具或其他附具，还可作为一般压力机使用，拓展更多的使用功能。

技术参数

主要技术参数：

1、最大压力负荷：300KN

2、外形尺寸：680*680*1400mm

3、加工试样厚度：0.1-3.0mm(模具规格)

注：模具规格：0.1-0.5mm ;0.5-1.0mm;

1.0-1.5mm;1.5-2.0mm;

2.0-2.5mm;2.5-3.0mm

4、活塞直径ф140

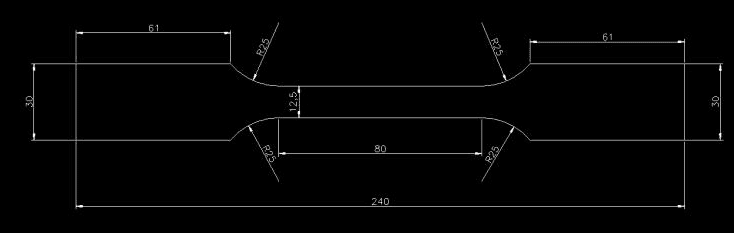

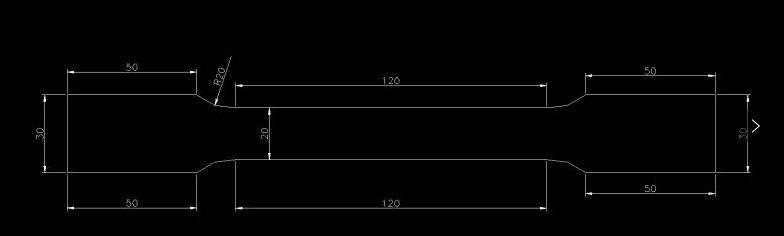

5、试样模具规格：(其它尺寸定做)

6、进料方式：设备前方或两侧;

7、活塞最大行程100mm;

8、电源：380V 1.5KW

功能特色

功能特点：

1. YZY-Ⅱ冲压的试片符合GB/T13448-2006、GB/T9753-2007 、GB/T4156-2007要求。设备能够根据模具将试样一次压制成型自动停止，试样表面平整无划痕，周边无毛刺；

2. 试样模具有足够好的强韧性，压制过程中能承受300KN的压力而不损坏，模具采用优质合金材料，不易磨损，使用寿命高；

3. 开放的H型设计，可以方便放置试样，对板材宽度尺寸没有限制，能满足各种形状样品要求。试样模具能方便更换，随机附带模具一套（附带加工图纸）；

4. 设备能够由一人独立操作完成，操作过程一键完成，一次制样时间小于1分钟；

5. 设备所用所有备件都易于购买，能够在24小时内提供上门维修的售后服务；

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业
石墨纤维行业
包装材料行业
气瓶阀门行业
汽车及零部件
航空航天
高等院校

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
