YAW-30CCD微机控制煤和岩石（混凝土）压缩变形应变测量系统

该机主要用于测定岩石力学性能试验：岩石抗拉（采用巴西劈裂圆盘试验）软岩的单轴压力试验

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

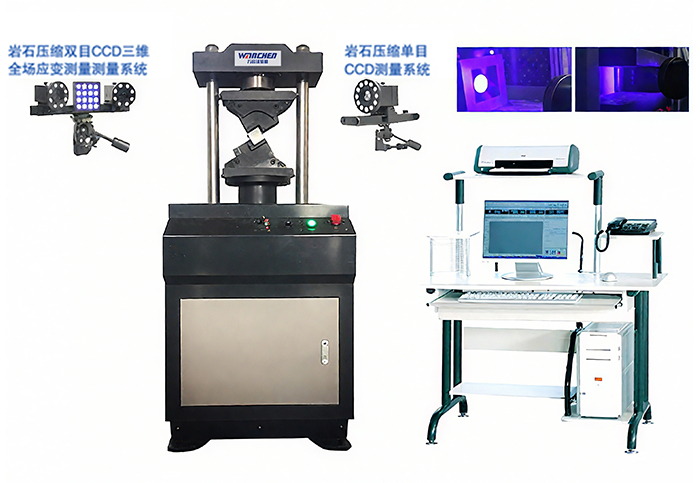

YAW-300D微机控制煤和岩石（混凝土）压缩变形应变测量系统

技术说明及使用范围

1、该机主要用于测定岩石力学性能试验：岩石抗拉（采用巴西劈裂圆盘试验）软岩的单轴压力试验；还可选装抗剪力辅具（变角剪切夹具）完成岩石变角剪切试验。该试验机具有岩石（煤和岩石）多功能试验，方便、经济、多功能科学测试仪器，可用于煤矿、地质、水工、交通、建筑等工程单位作岩力学性能试验。

2、主机采用高强度框架结构，整机结构紧凑、布局合理.控制单元采用交流伺服调速系统，控制高精度、高频响交流伺服电机，驱动精密低噪音减速机，带动精密滚珠丝杠副进行试验，可实现试验速度的大范围调节(0.2—50mm/min），试验过程平稳、高效。试验数据可任意存取，并可实现数据和曲线的再分析，局部放大和数据、试样、环境、测试条件再编辑，并打印出完整的试验报告和曲线。

3、本系列产品全面符合GB/T16491-2008《电子式万能试验机》JJF1103-2003《万能试验机计算机数据采集系统评定》、JJG139－1999《拉力、压力和万能试验机的检定规程》的要求，可按照GB/T50266-2013《工程岩体试验方法标准》等标准的要求，完成岩石抗拉（巴西劈裂）、岩石压缩强度、岩石压缩变形试验（计算岩石弹性模量、泊松比等参数），岩石点荷载、抗剪（变角剪切）等试验。

技术参数

功能及技术参数

1、主机：规格型号：YAW-300D

2、试验力测量：

A.试验力测量范围：0-300kN；

B.试验力示值精度：≤显示值的±1%；

C.试验力测量分辨率：0.005%FS。

3、位移测量：

A.光电编码器测量行程；

B.位移示值相对误差：±1%；

C.位移测量分辨率：0.005%FS。

位移值显示：计算机屏幕显示直读数

4、速度控制：

A.载荷等速率控制范围：0.05-8.0kN/S；

等速率控制精度:±5%；

B.试验速度控制范围：0.05-50mm/min。

5、承压板尺寸：∮260mm。

6、活塞行程：200mm。

7、压盘间距：350mm。

8、立柱间距：300mm

9、控制系统：可通过伺服机构自动控制加载速度和/或位移速度

A.win7操作平台；

B.在以自动控制试验进程的同时，完成试验机的试验数据屏幕显示；

C.具有试验力、峰值、试样变形、位移、试验曲线的屏幕显示功能；

D.可以满足GB/T50266-2013《工程岩体试验方法标准》等标准的要求；

E.完成岩石抗拉强度和岩石压缩强度试验，岩石压缩强度变形试验（计算岩石弹性模量、泊松比等参数），抗剪（变角剪切）等力学试验.

10、适用标准与数据处理：

A.用户可以定制符合国家标准或其它标准要求的数据处理软件；

B.试验过程能够模拟再现和试验数据的再分析。

11、安全保护装置：

A.当试验力超过每档最大试验力的2%-5%时，过载保护，系统卸荷；

B.当丝杠升起达到上极限位置时，行程保护，电机停机；

C.具有过流、过压等保护。

u可选《一》：岩石压缩单目CCD测量系统

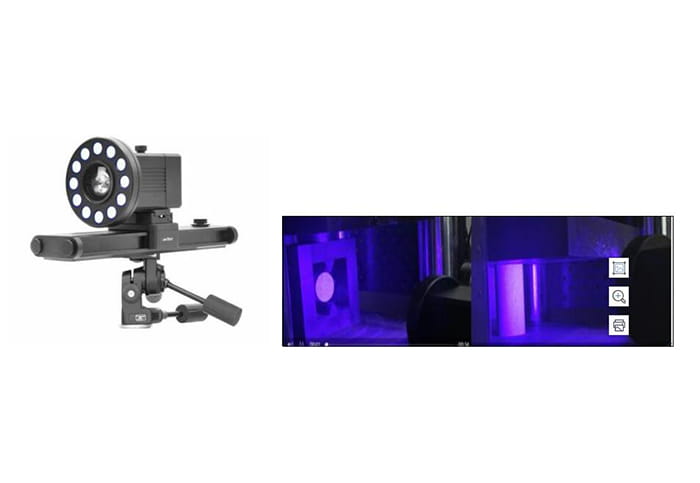

岩石压缩单目CCD测量系统是一种非接触式的高精度实时测量系统，基于机器视觉及图像相关算法，通过拍摄、分析试样在加载过程中的图像相关算法，实时测量位移、变形、应变。具有精度高、效率高，安装方便，避免应变片、夹持引伸计等接触式手段对测量的额外影响，结果直观、形象等优点。主要用于计算岩石、煤和岩石、混凝土压缩变形试验等测试分析：

A. 横向、纵向应变测量

B. 弹性模量测量

C. 泊松比测量

区别于传统测量变形装置，岩石压缩单目CCD测量系统技术特点包括：

A. 1.可同时进行纵向、横向两种应变进行测量，实时得到并展现试件的纵向和横向应变曲

B. 线，数据支持与各类试验机信号互通；

C. 2.应变范围从0.002%到大于1000%

D. 3.测量精度亚像素级：0.01像素

u可选《二》：岩石压缩双目CCD三维全场应变测量测量系统

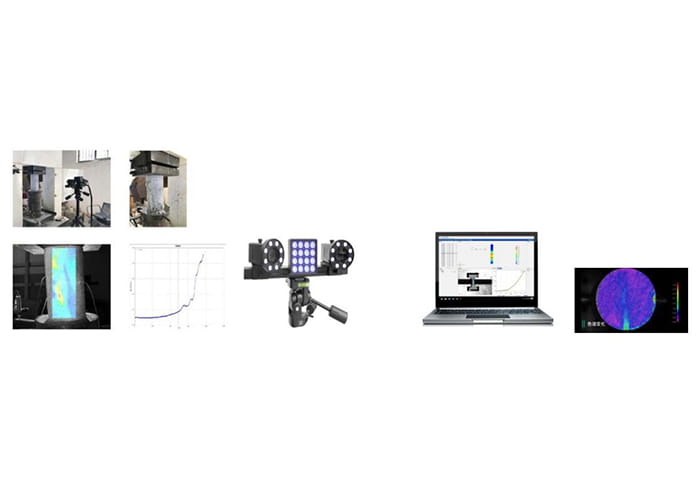

岩石压缩双目CCD三维全场应变测量系统是一种非接触式的光学动态测量方法，采用图像相关技术与视觉三角计算法，在试样加载过程中，使用高精度工业相机对试样表面连续拍摄图像，通过数学三维重建计算，得到每个状态相应测量点高精度三维坐标，分析不同加载状态下的三维坐标信息，可以准确计算试样在加载下的三维坐标、三维位移和应变、速度以及加速度等测量结果，通过分析测量数据，可以获得岩石的压缩力学性能参数及运动轨迹变形。

功能特色

技术优势：

1.非接触式测量，高精度、高效率，对材料自身性能无影响；

2.适用于岩石和煤、混凝土压缩变形、抗拉劈裂、变角剪切等试验；

3.测量范围大，从微米到米；

4.应变范围从0.002%到大于2000%；

5.丰富的计算分析结果：

A. 三维坐标、空间位移、轨迹、速度、加速度；

B. 应变：应变XYZ、主应变、Mises应变、Tresca应变等；

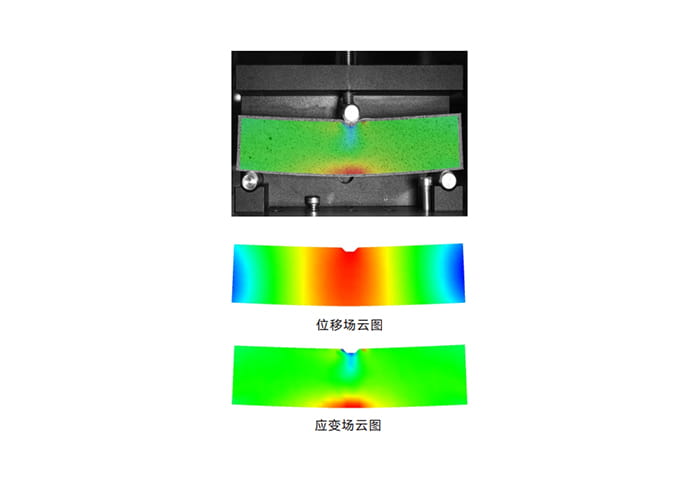

C. 三维全场色谱图、2D界面应变分布曲线；

D. 横向、纵向应变测量，弹模测量、泊松比测量；

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
