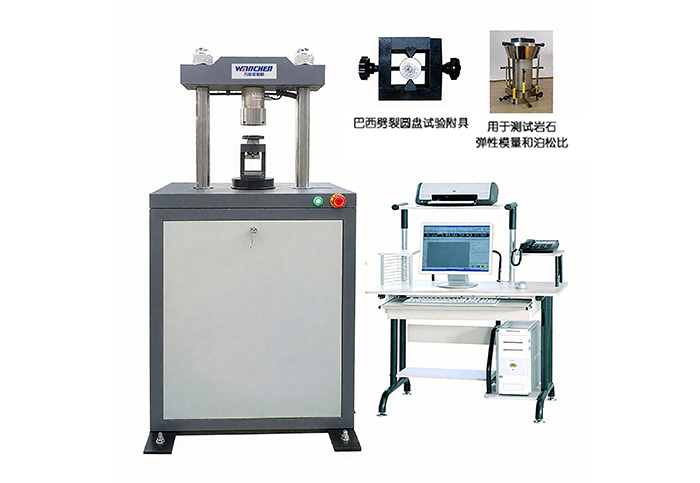

YAW-30T微机控制岩石弹性模量试验机

产品名称：YAW-30T微机控制岩石弹性模量试验机

技术说明及使用范围

1、该机主要用于测定岩石力学性能试验：岩石抗拉（采用巴西劈裂圆盘试验）软岩的单轴压力试验；还可完成岩石单轴压缩变形和压缩强度试验，测定岩石弹性模量，泊松比，抗压强度等力学参数。该试验仪器具有方便、经济、迅速等优点的多功能科学测试仪器，可用于煤矿、地质、水工、交通、建筑等工程单位作岩力学性能试验。

2、主机采用高强度框架结构，整机结构紧凑、布局合理.控制单元采用交流伺服调速系统，控制高精度、高频响交流伺服电机，驱动精密低噪音减速机，带动精密滚珠丝杠副进行试验，可实现试验速度的大范围调节(0.2—50mm/min），试验过程平稳、高效。试验数据可任意存取，并可实现数据和曲线的再分析，局部放大和数据、试样、环境、测试条件再编辑，并打印出完整的试验报告和曲线。

3、本系列产品全面符合GB/T16491-2008《电子式万能试验机》JJF1103-2003《万能试验机计算机数据采集系统评定》、JJG139－1999《拉力、压力和万能试验机的检定规程》的要求，可按照GB/T50266-2013《工程岩体试验方法标准》等标准的要求，完成岩石单轴压力强度试验。

技术参数

功能及技术参数

1、主机：规格型号：YAW-30T

2、试验力测量：

A.试验力测量范围：300kN;

B.试验力示值精度：≤显示值的±1%;

C.试验力测量分辨率：0.005%FS。

3、位移测量：

A.光电编码器测量行程;。

B.位移示值相对误差：±1%;

C.位移测量分辨率：0.005mm。

位移值显示：计算机屏幕显示直读数

4、速度控制：

A.载荷等速率控制范围：0.05-8.0kN/S;

等速率控制精度:±5%;

B.试验速度控制范围：0.05-50mm/min。

5、承压板尺寸：∮150 mm。

6、最大压缩空间：200mm。

7、试验行程：100mm。

8、立柱间距：300mm

9、控制系统：

A.win7操作平台;

B.在以自动控制试验进程的同时，完成试验机的试验数据屏幕显示.

C.具有试验力、峰值、试样变形、位移、试验曲线的屏幕显示功能;

D.可以满足GB/T50266-2013《工程岩体试验方法标准》等标准的要求;

E.完成岩石抗拉强度和岩石单轴压缩变形、压缩强度试验，计算岩石弹性模量和泊松比等力学参数.

10、适用标准与数据处理：

A.用户可以定制符合国家标准或其它标准要求的数据处理软件;

B.试验过程能够模拟再现和试验数据的再分析。

11、安全保护装置：

A.当试验力超过每档最大试验力的2%-5%时，过载保护，系统卸荷;

B.当丝杠升起达到上极限位置时，行程保护，电机停机;

C.具有过流、过压等保护。

功能特色

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
