该机主要用于混凝土、水泥制品、空心砖、耐火材料、陶瓷材料、岩石等建筑材料的单轴抗压强度试验。是公路、铁路、桥梁、建筑、建材、大专院校等行业试验室的必备设备。

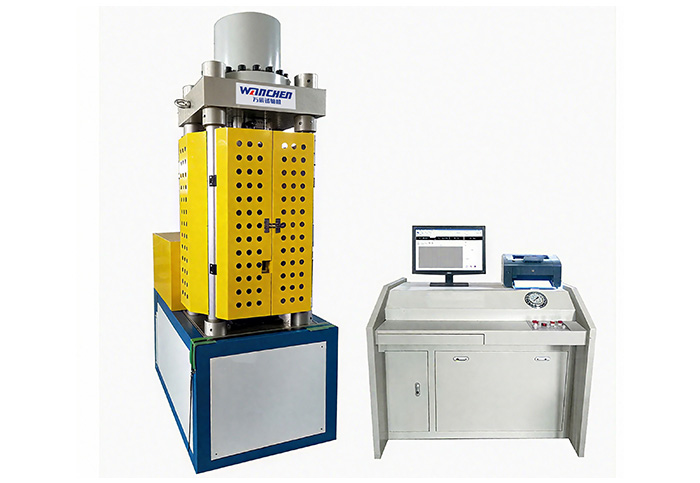

YAW-2000B微机控制岩石单轴压力试验机
产品名称：YAW-2000B微机控制岩石单轴压力试验机
一、技术说明及使用范围
1、该机主要用于混凝土、水泥制品、空心砖、耐火材料、陶瓷材料、岩石等建筑材料的单轴抗压强度试验。是公路、铁路、桥梁、建筑、建材、大专院校等行业试验室的必备设备。
2、主机采用高强度框架结构，整机结构紧凑、布局合理.控制单元采用计算机和液压系统组成。试验数据可任意存取，并可实现数据和曲线的再分析，局部放大和数据、试样、环境、测试条件再编辑，并打印出完整的试验报告和曲线。
3、本系列产品全面符合GB/T2611-2007《试验机通用技术要求》JJF1103-2003《万能试验机计算机数据采集系统评定》JJG139－1999《拉力、压力和万能试验机的检定规程》GB/T16826-2008《电液伺服万能试验机》GB/T50081-2002《普通混凝土力学性能试验方法标准》要求，可按照GB/T50266-2013《工程岩体试验方法标准》等标准的要求，完成岩石单轴压缩强度试验。
功能及技术参数
1、主机：规格型号：YAW-2000B
2、试验力测量：
A.试验力测量范围：80—2000KN；
B.试验力示值精度：≤显示值的±1%；
C.试验力测量分辨率：0.005%FS。
3、位移测量：
A.光电编码器测量活塞行程；。
B.位移示值相对误差：±1%；
C.位移测量分辨率：0.005mm。
4、速度控制：
A.载荷等速率控制范围：0.1～4%FS/s；等速率控制精度:±5%；
B.恒试验力速率控制精度：±3%设定值。
5、承压板尺寸：∮300 mm。
6、最大压缩空间：350mm。
7、活塞行程：50mm。
8、两立柱间距：270*200
9、活塞直径：∮250mm。
10、液压泵额定压力： 40Mpa。
11、卸载速度：4mm/s。
12、液压系统：
A.液压原理为负载适应型进油节流调速系统。
B.油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、10μ高压滤油器、压差阀组、伺服阀，进入油缸。计算机 发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。
13、控制系统：
A.Win7操作平台；
B.在以手动控制试验进程的同时，完成试验机的试验数据屏幕显示.
C.具有试验力、峰值、试样变形、活塞位移、试验曲线的屏幕显示功能；
D.可以满足GB/T50266-2013《工程岩体试验方法标准》等标准的要求；
E.可完成岩石抗压强度试验，可计算出岩石抗压强度参数。
14、适用标准与数据处理：
A.用户可以定制符合国家标准或其它标准要求的数据处理软件；
B.试验过程能够模拟再现和试验数据的再分析。
15、安全保护装置：
A.当试验力超过每档最大试验力的2%-5%时，过载保护，系统卸荷；
B.当活塞升起达到上极限位置时，行程保护，油泵电机停机；
C.具有过流、过压、超温保护。
16、其他：
A.电机：AC380V±10% 0.75KW；
B.主机尺寸：430mm*355mm*850mm
C.主机重量：约850kg。
1、 主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、 传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、 传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、 控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、 夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、 软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、 安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、 辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
技术创新能力拥有强大的研发团队和先进的技术实力，能够不断推出符合市场需求的新产品和技术解决方案。
产品质量与可靠性采用高品质的材料和制造工艺，确保试验机的稳定性和耐用性。
完善的售后服务体系拥有专业的技术支持团队和维修服务网络，能够及时响应客户的需求，解决客户在使用过程中遇到的问题，确保客户的测试工作顺利进行。
丰富的行业经验与定制化服务在试验机领域拥有多年的生产经验和技术积累，对各行各业的测试需求有深入的了解。
