YAW-E系列微机控制岩石单轴压缩变形试验机

该机主要用于测定岩石弹性模量，泊松比，抗压强度等力学参数

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

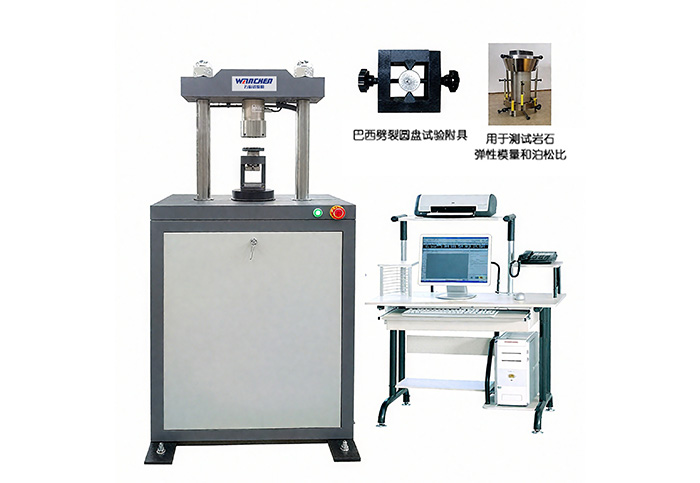

YAW-E系列微机控制岩石单轴压缩变形试验机

产品名称：YAW-E系列微机控制岩石单轴压缩变形试验机

产品简介:

该机主要用于测定岩石弹性模量，泊松比，抗压强度等力学参数，完成岩石单轴压缩变形和压缩强度试验。是公路、铁路、桥梁、建筑、建材、大专院校、勘察院等行业试验室的必备设备。

技术说明及使用范围

1、该机主要用于测定岩石弹性模量，泊松比，抗压强度等力学参数，完成岩石单轴压缩变形和压缩强度试验。是公路、铁路、桥梁、建筑、建材、大专院校、勘察院等行业试验室的必备设备。

2、主机采用高强度框架结构，整机结构紧凑、布局合理.控制单元采用计算机和液压系统组成。试验数据可任意存取，并可实现数据和曲线的再分析，局部放大和数据、试样、环境、测试条件再编辑，并打印出完整的试验报告和曲线。

3、本系列产品全面符合GB/T2611-2007《试验机通用技术要求》JJF1103-2003《万能试验机计算机数据采集系统评定》JJG139－1999《拉力、压力和万能试验机的检定规程》GB/T16826-2008《电液伺服万能试验机》的要求，可按照GB/T50266-2013《工程岩体试验方法标准》等标准的要求，完成岩石单轴压缩变形和压缩强度试验。

技术参数

功能及技术参数

1. 规格型号:YAW-E系列

2. 试验力测量范围:600kN/1000kN/2000kN

3. 试验力示值精度:≤显示值的±1%

4. 试验力测量分辨率:0.005%FS

5. 位移测量:光电编码器测量活塞行程

6. 位移示值相对误差:±1%

7. 位移测量分辨率:0.005mm

8. 位移值显示:计算机屏幕显示直读数

9. 载荷等速率控制范围:0.1～4%FS/s

10. 等速率控制精度:±5%

11. 恒试验力速率控制精度:±3%设定值

12. 承压板尺寸:∮300mm

13. 最大压缩空间:350mm

14. 活塞行程:50mm

15. 两立柱间距:270*200

16. 活塞直径:∮250mm

17. 液压泵额定压力:40Mpa

18. 卸载速度:4mm/s

控制系统

1、Windows7操作平台；

2、在以手动控制试验进程的同时，完成试验机的试验数据屏幕显示.

3、具有试验力、峰值、试样变形、活塞位移、试验曲线的屏幕显示功能；

4、可以满足GB/T50266-2013《工程岩体试验方法标准》等标准的要求；

5、完成岩石单轴压缩变形和压缩强度试验,计算出岩石弹性模量，泊松比，抗压强度等力学参数

功能特色

适用标准与数据处理

1、用户可以定制符合国家标准或其它标准要求的数据处理软件；

2、试验过程能够模拟再现和试验数据的再分析。

安全保护装置

1、当试验力超过每档最大试验力的2%-5%时，过载保护，系统卸荷；

2、当活塞升起达到上极限位置时，行程保护，油泵电机停机；

3、具有过流、过压、超温保护。

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
