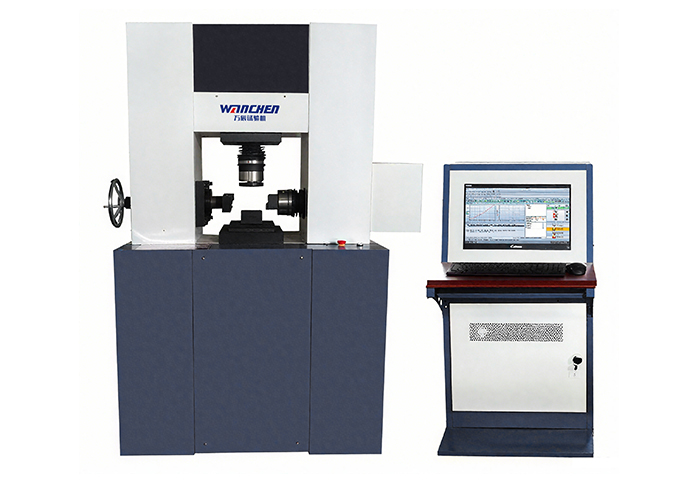

YAW-30A微机控制电子式岩石直剪仪

产品名称：YAW-30A微机控制电子式岩石直剪仪

产品简介:

YAW-30A系列微机控制电子式岩石直剪仪依据国家行业标准（SL264-2001）《水利水电工程岩石试验规程》，（JTG E41-2005）《公路工程岩石试验规程》的规定而研制的，该试验机在国内外现有产品基础上，采用双路交流伺服电机驱动技术（国内首创）、传感器技术、微机控制和软件处理技术开发的新一代岩石和混凝土类试验设备，可用于岩石结构面（如节理面、层里面、片里面、辟裂面等位置）、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验，以及混凝土与其他材料结合面抗剪断强度试验。该试验设备充分听取了工程应用部门和科研部门的意见，克服了传统电液伺服驱动的不平稳、漏油和故障率高且难以排除的缺点，本机结构紧凑、样式美观，维护简单、操作方便，整个试验过程可用微机在Win7下自动控制；属国内原创，并具有国际先进水平。采用交流伺服加载负荷，法向保载更精准，更稳定，更平滑。

技术参数

技术参数:

1、法向载荷P：6~300kN （2-100%FS）

2、法向过载保护：超满负荷2%

3、法向工作行程S：0~100mm

4、横向载荷Q：6~300kN（2-100%FS）

5、横向过载保护：超满负荷2%

6、横向工作行程S：0~150mm

7、法向空间： ≤450mm

8、横向空间： ≤200mm

9、力控速率调节范围：0.005～5%FS/s

力控速率控制精度：速率＜0.05%FS/s 时，为设定值的±2%以内，速率≥0.05%FS/s 时，为设定值的±0.5%以内；

10、变形速率调节范围：0.005～5%FS/s

变形速率控制精度：速率＜0.05%FS/s 时，为设定值的±2%以内，速率≥0.05%FS/s 时，为设定值的±0.5%以内；

11、位移速率调节范围：0.001～50mm/min

位移速率控制精度：速率＜0.5mm/min 时，为设定值的±1%以内，速率≥0.5mm/min 时，为设定值的±0.2%以内。

12、剪切载荷速度V：0.01kN/s～30kN/s（可调）

13、载荷指示精度：±1%

14、载荷示值分辨率：最大试验力的1/500000

15、位移测量精度：±1%

16、位移分辨率：0.005μm

17、变形测量误差：±1%

18、变形分辨力：最大变形的1/500000

19、变形测量范围：2-100%FS

20、加载方式：双路交流伺服电机加载闭环控制。

21、直剪盒θ50X50mm（可根据用户要求定制）

22、电机功率：1.5KW

23、工作电压：~220V

24、整机重量：900kg

25、外形尺寸：1100x702x1800mm

功能特色

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
