WEW-300D600D1000D-山东万辰试验机有限公司

WEW-300D600D1000D

主机采用四立柱两丝杠油缸下置式主机，主要用于金属、非金属的拉伸、压缩、弯曲、剪切等试验要求。

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

简介

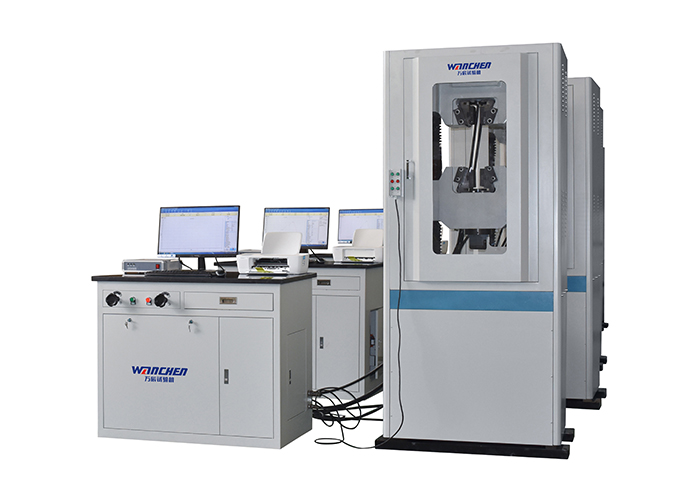

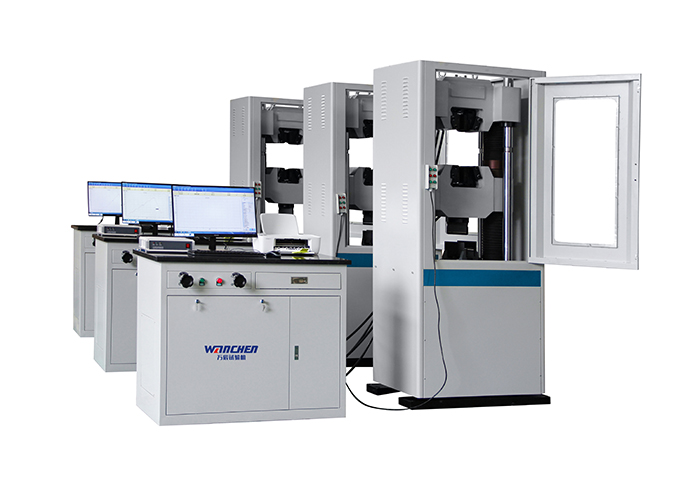

WEW-300D/600D/1000D型微机屏显式万能试验机，主机采用四立柱两丝杠油缸下置式主机，主要用于金属、非金属的拉伸、压缩、弯曲、剪切等试验要求。拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。

技术参数

WEW-300D/600D/1000D型微机屏显式万能试验机主要技术参数：

产品型号	WEW-300D	WEW-600D	WEW-1000D
试验力	300KN	600kN	1000KN
主机结构	四立柱两丝杠油缸下置链条传动
试验力测量范围	2%～%
试验力示值相对误差	≤示值的±1%
试验力分辨率	0.01kN
位移测量分辨力	0.01mm
变形测量精度	±0.5%FS
拉伸试验空间	550mm	550mm	600mm
压缩空间	380mm	380mm	550mm
活塞行程	250mm
圆试样钳口夹持直径	Φ13-Φ26mm	Φ13-Φ40mm	Φ13-Φ40mm
扁试样钳口夹持厚度	0-15mm	0-15mm15-30mm	0-15mm15-30mm
扁试样夹持宽度	75mm
压盘尺寸	φ160mm
弯曲试验两点间距离	450mm
弯曲支滚宽度	120mm
弯曲支滚直径	Φ30mm
活塞移动速度	50mm/min
夹紧方式	自动加紧
主机外形尺寸	7406002200	740×600×2200mm	8906702300mm
测力柜外形尺寸	1000×700×1400mm
重量	2600kg	2600kg	3300kg

功能特色

适用标准

1. GB/T 228.1-2021《金属材料拉伸试验第 1 部分：室温试验方法》；

2. GB/T 2611-2007《试验机通用技术要求》；

3. JB/T 7406.1-1994《试验机术语材料试验机》；

4. GB/T 16826-2008《电液伺服万能试验机》；

5. GB/T 22066-2008《静力单轴试验机计算机数据采集系统的评定》；

6. JJG 139-2014《拉力、压力和万能材料试验机》；

7. JB/T 6146-2007《引伸计技术条件》；

8. GB/T 7314-2017《金属材料室温压缩试验方法》；

9. GB/T 232-2010《金属材料弯曲试验方法》；

10. ASTM A370 钢制品力学性能试验的标准试验方法和定义;

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
