300KN(30吨）微机控制电液伺服万能试验机

产品介绍：

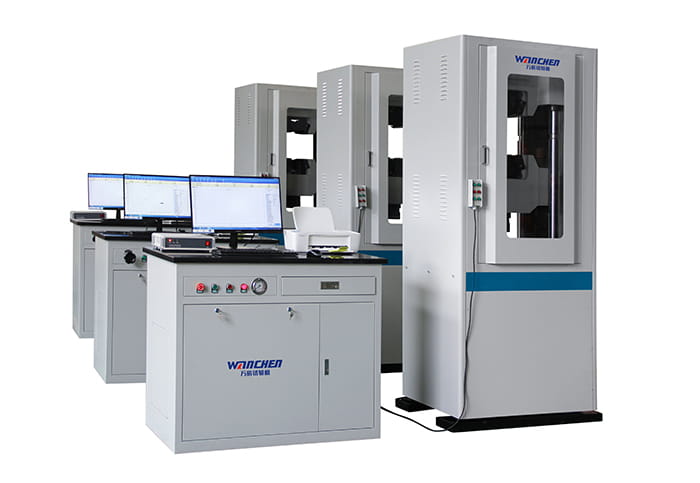

山东万辰WAW-300D型微机控制电液伺服液压万能试验机是采用了液压动力源驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机、油源（液压动力源）、测控系统、试验器具四部分组成，试验力300kN，试验机准确度等级为1级，根据用户需要，也可扩大至0.5级（请于定货时注明）。

WAW-300D型试验机是一种通用性较强的产品，可以满足国家关于金属拉伸试验规定中的各项标准试验，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制，可以进行材料或产品的工艺合格性能验证试验。

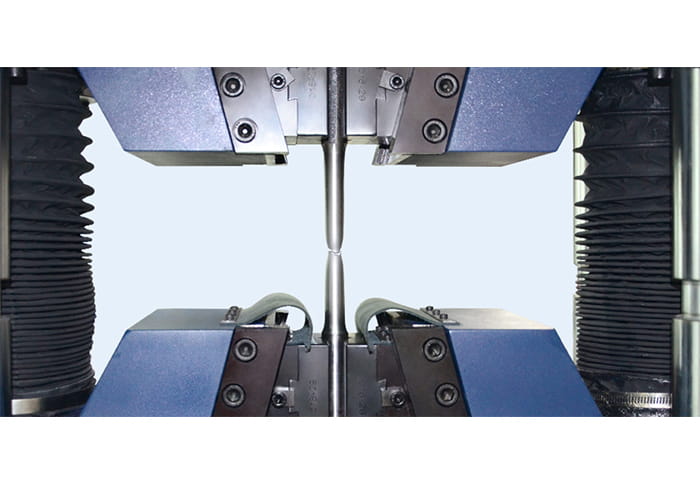

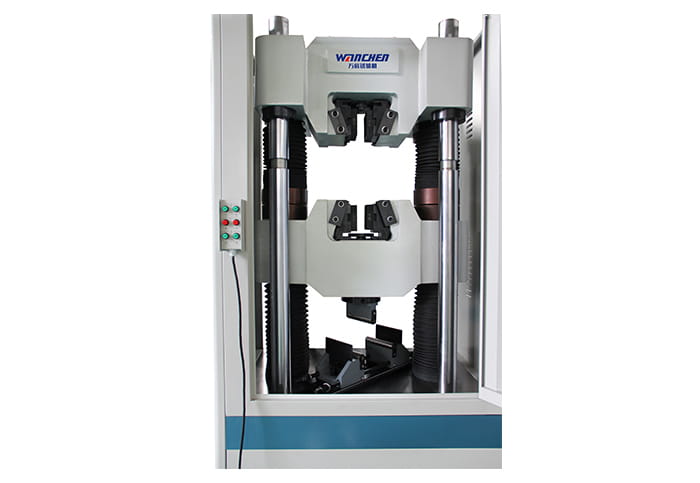

该产品主机是双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁设有内置式液压控制的楔形夹紧钳口，标准机型配有V型和平面型夹块用于夹紧圆柱试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上设有带球面副的下压板，可直接做压缩试验。

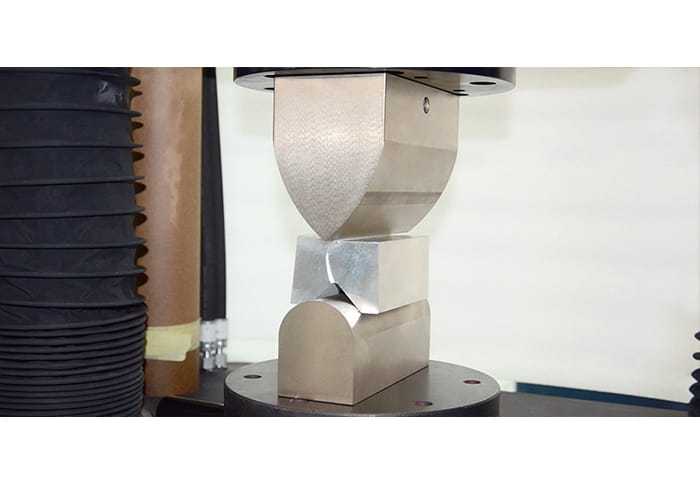

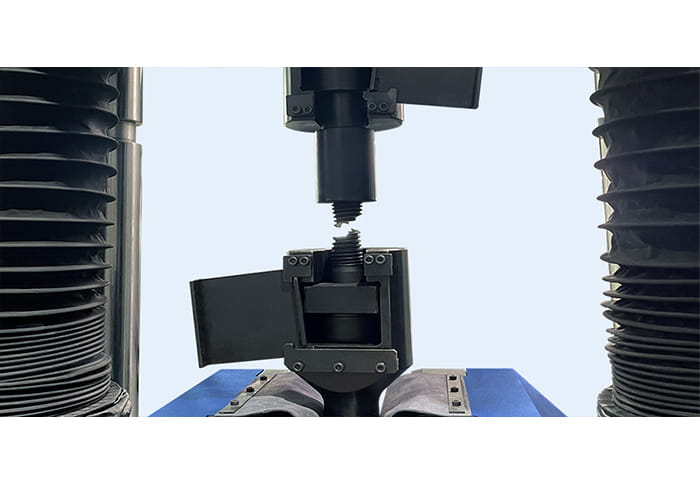

该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能。如：配装螺栓夹具可做螺栓的拉伸和保载，配装弯曲夹具可做圆棒或板材的弯曲试验，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块的相应试验，此外，配上钢球、锚链、扣件等夹具即可完成该产品的各项试验。

技术参数

产品技术参数：

1. 型号规格：WAW-300D

2. 试验力(kN)：300

3. 试验机示值准确度等级：1级/0.5级

4. 试验力测试量程：1%-100%FS(全程不分档）

5. 变形(引伸计)测量范围：1%-100%FS

6. 变形示值相对误差：±1%/±0.5%以内

7. 变形分辨力：变形量的1/300000

8. 试验力加载速率范围：0.02%-2%FS/s

9. 立柱间有效距离:515

10. 拉伸空间(mm)：800

11. 压缩空间(mm)：700

12. 圆试样夹持范围(mm)：Φ10-Φ32

13. 扁试样夹持宽度(mm)：2-25

14. 上下压板尺寸(mm)：170*170

15. 活塞移动速度范围(mm)：0-100mm/min

16. 活塞行程(mm)：250

17. 主机结构形式：6

18. 主机外形尺寸：848×744×2247mm

19. 控制柜外形尺寸：1120×600×849mm

20. 总功率(kW)(三相五线制)：2.5(AC380V50Hz)

21. 重量(kg)：2000

功能特色

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业
石墨纤维行业
包装材料行业
气瓶阀门行业
汽车及零部件
航空航天
高等院校

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。

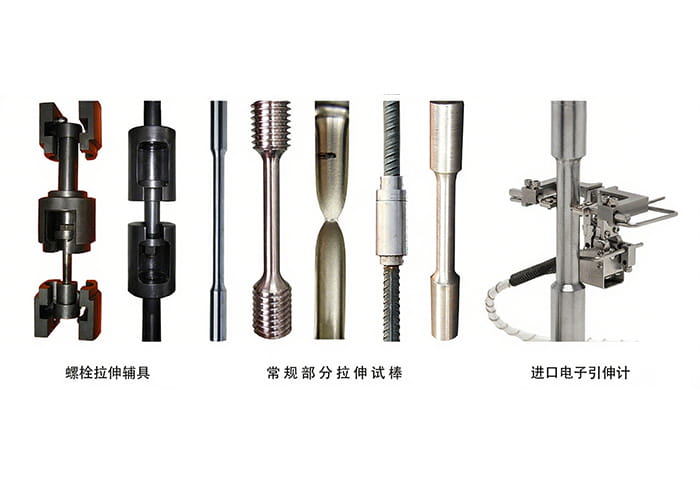

5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
