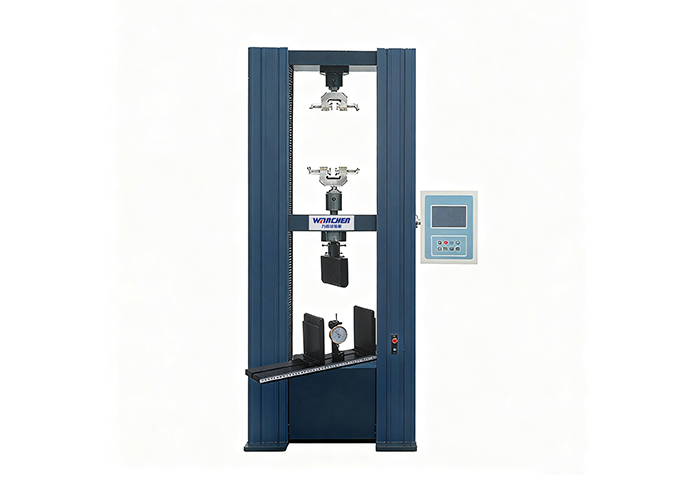

MWD-10A 20A 50A 100A 液晶数显人造板试验机

胶合板、不饱和聚脂树脂装饰胶合板刨花板，硬质纤维板

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

10kN/20kN/50kN/100kN人造板试验机；

重要功能：

1. 胶合板、不饱和聚脂树脂装饰胶合板刨花板，硬质纤维板、中密度纤维板MDF(普通型/家具型/承重型/干燥状态/潮湿状态/高湿度状态/室外状态)，结构用及非结构用单板层积材，表面装饰板、聚乙烯薄膜饰面人造板、装饰单板贴面人造板、浸渍胶膜纸饰面人造板，细木工板、实木复合地板、浸渍纸层压木质地板、竹地板、实木地板，挤压板、蜂窝状板、孔状板、空心结构板，木家具等力学性能测试及研究。

2. 依据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。

重要试验：

1. 人造板静曲强度和弹性模量测定(三点弯曲)；人造板静曲强度和弹性模量测定(四点弯曲)；

2. 人造板抗弯载荷；

3. 人造板内胶合(结合)强度测定；

4. 人造板表面胶合强度测定—方法1：适用于未饰面的刨花板、纤维板、水泥刨花板、非单板饰面的人造板；

5. 人造板表面胶合强度测定—方法2：适用于单板饰面人造板；

6. 人造板胶层剪切强度测定：通过压缩载荷，试件胶层产生剪切破坏；

7. 人造板浸渍剥离性能测定：适用于单板类人造板；

8. 人造板耐剥离力测定：适用于聚氯乙烯膜饰面人造板，拉伸速度588N/min；

9. 人造板握螺钉力测定；

10. 人造板抗拉强度测定；

11. 人造板顺纹抗压强度测定：顺纹压缩载荷与横截面积之比；

依据标准：

1. GB17657-2013人造板及饰面人造板理化性能试验方法Testmethodsofevaluatingthepropertiesofwood-basedpanelsandsurfacedecoratedwood-basedpanels；

2. GB/T50329-木结构试验方法标准Standardformethodstestingoftinberstructures；

3. GB/T1928-木材物理力学试验方法

4. GB/T1936.1-木材抗弯强度试验方法Methodoftestinginbendingstrengthofwood；

5. GB/T1936.2-木材抗弯弹性模量测定方法Methodfordeterminationofthemodulusofelasticityinstaticbendingofwood；

6. GB/T1937-木材顺纹抗剪强度试验方法Methodoftestinginshearingstrengthparalleltograinofwood；

7. GB/T1938-木材顺纹抗拉强度试验方法Methodsoftestingintensilestrengthparalleltograinofwood；

8. GB/T1939-木材横纹抗压试验方法testmethodforcompressivestrengthofthetransversefiber；

9. GB/T1941-木材硬度试验方法Methodoftestinginhardnessofwood；

10. GB/T1942-木材抗劈力试验方法MethodofTestinginCleavageStrengthofWood；

11. GB/T1943-木材横纹抗压弹性模量测定方法MethodforDeterminationoftheModulusofElasticityinCompressionPerpendiculartoGrainofWood；

12. GB/T11718-中密度纤维板；Mediumdensityfibreboard；

13. GB/T20241-单板层积材；Laminatedveneerlumber；

14. GB/T20239-体育馆用木质地板；Woodenflooringforgymnasium；

15. GB/T5849-细木工板Blockboard；

16. LY/T1573-竹地板Bamboofloor；

17. GB/T18102-浸渍纸层压木质地板Laminateflooring；

18. ISO/DIS16892-2人造板干纤维板第2部分技术要求(英文版)

重要特点：

1. 精密无间隙滚珠丝杠、大跨度、高刚性、高稳定性的门式载荷机架，机架尺寸可定制。

2. 高精度测力传感器，线性宽，稳定性好，保证载荷的测力精度。

3. 高速率、低振动、免维护、静音型交流伺服电机驱动系统。

4. 多种完善的试验夹具，快速更换；可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。

5. 宽泛的测试速度0.2～600mm/min（可定制高速试验系统0.001～6000mm/min）。

6. Test微电脑测控系统，液晶显示，实时显示试验力值、位移、加荷速率。

7. 数据自动采集、处理、分析、显示、保存,配备微型打印机，可打印输出实验结果；

8. 汉字显示多层菜单结构，功能强大，操作方便；提示和向导功能。

9. 可存储1000个试样的数据，且可按编号、日期等方式查询。

10. 标准模块；权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。

11. 多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。

12. 电路板采用光电隔离设计，具有抗干扰能力强的特点。

13. 留有联网接口，网络数据管理；可与PC联机,同步操控。

14. 多重保护功能：试验力过载、位移行程保护；过流、过压、过热保护；试样破断时安全保护；操作提示向导保护；试验结束自动保护；

技术参数

重要参数：

1. 最大试验力：10kN～20kN 50kN 100kN

2. 试验机级别：0.5级/1级

3. 负荷测量范围:0.4%～100%FS（0.5级）/1%～100%FS（1级）

4. 试验力分辨力:1/±200000F.S

5. 力控速率调节范围:0.005%～5%FS/S

6. 力控速率控制精度:速率＜0.05%FS时，为±2%设定值以内；速率≥0.05%FS时，为±1%设定值以内；

7. 变形速率调节范围:0.005～5%FS/s；

8. 变形速率控制精度:速率＜0.05%FS/s时，为设定值的±2%以内;速率≥0.05%FS/s时，为设定值的±1%以内；

9. 位移速率调节范围:0.2～600mm/min（可定制高速试验系统0.001～6000mm/min）

10. 位移速率控制精度:速率＜0.5mm/min时，为设定值的±1%以内;速率≥0.5mm/min，为设定值的±0.5%以内；

11. 有效试验跨度:410mm/510mm

12. 横梁移动行程:1000mm

13. 电源电压:～220V±10%50Hz；（须可靠接地）

14. 机器功率:400w/750w/2000w

15. 载荷机架尺寸(LWH):860x460x1750mm/940x520x1850mm/1050x560x2150mm

16. 机器重量: ≈300kg/≈500kg/≈800kg

功能特色

主要配置：

1. 载荷机架:大跨度、高刚性、高稳定性、双空间、门式载荷机架 1台

2. 驱动系统:1套

3. 测控系统:Test微电脑测控系统，多通道、多功能、易操控 1套

4. 测力传感器:1支

5. 人造板试验专用附具

6. 内胶合(结合)强度附具：金属卡头(50x50mm)8件；

7. 表面胶合强度附具1：卡头(φ35.6mm)8件；

8. 表面胶合强度附具2：卡头(20x20mm)6件；

9. 握螺钉力附具：1套；

10. 抗拉强度附具/胶合强度(拉伸剪切)附具：1套；

11. 顺纹抗压强度附具：1套；

12. 人造板静曲强度和弹性模量试验附具 1套

13. 支座跨度（10～600mm可调）；

14. 支承辊(￠10mm、￠15mm)，加荷辊(￠10mm、￠30mm)；

15. 挠度变形测量仪0.01mm；

16. 随机工具:1套

17. 技术资料:说明书、装箱单、合格证、服务单 1套

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
