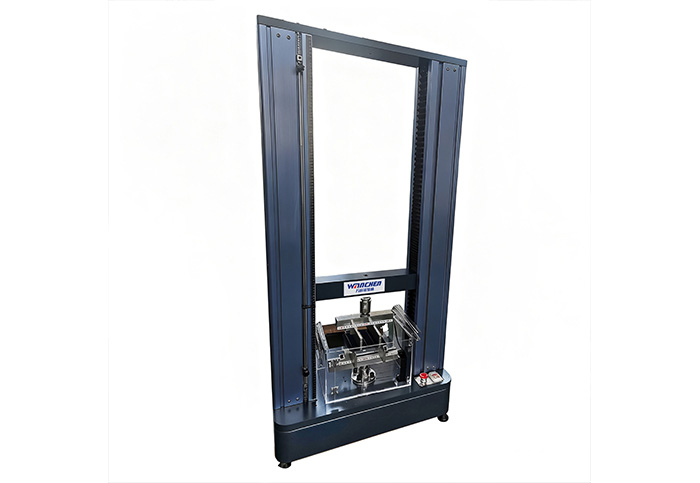

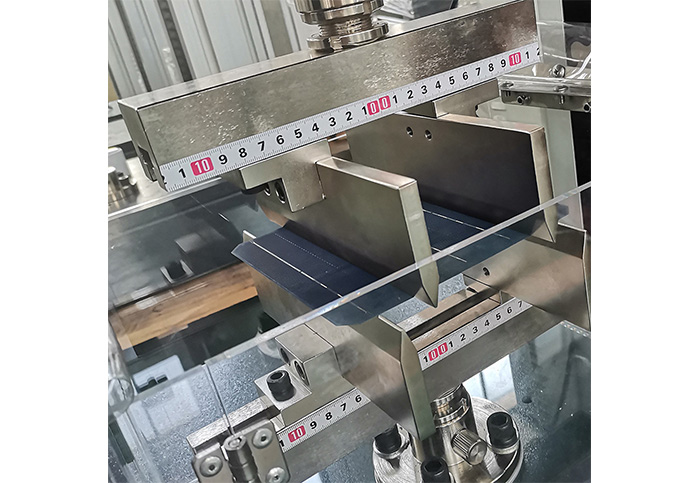

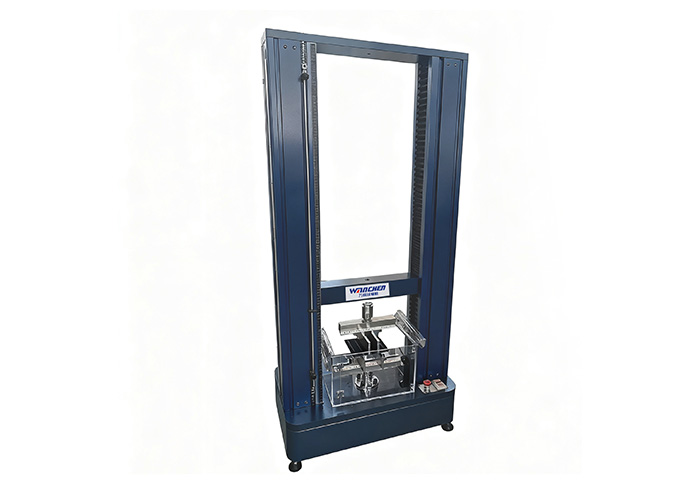

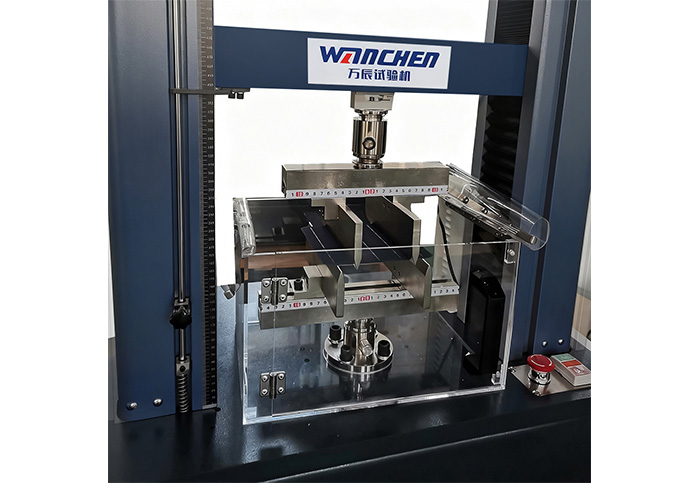

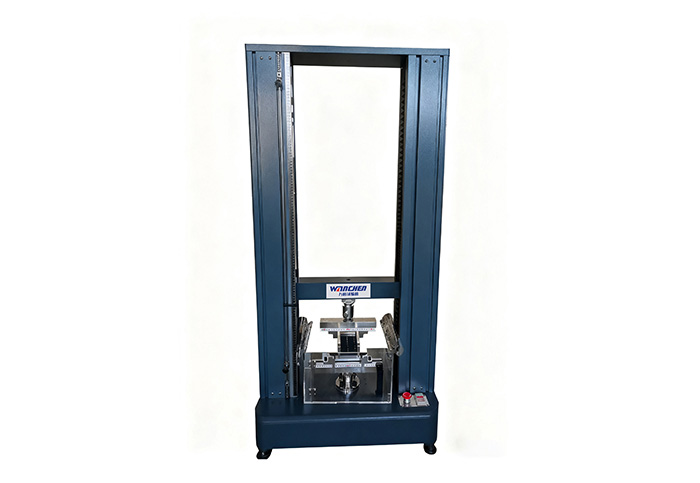

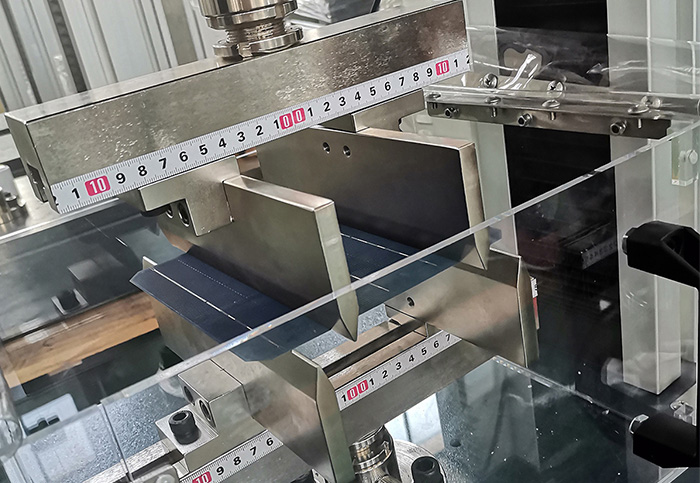

电池片四点弯曲试验机

一、微机控制电子万能材料试验机概况:

1，对金属、非金属材料及复合材料的力学性能的测试以及工艺性能的分析研究。

2，根据客户试样要求配上相应的工装夹具，可做拉伸、压缩、弯曲、剪切、撕裂、剥离、顶破、穿刺等试验。

3，试验过程中可根据试验力和变形的大小自动变换量程，力、变形数据的动态显示，具有恒速、定荷重、定位移等控制方式。可选择应力-应变、力-伸长、力-时间等多种试验曲线，自动求出材料的较大力值、抗拉强度、屈服点、屈服强度、延伸率等参数。

4，试验条件、测试结果、标距位置自动存储，可细微调整移动横梁位置，方便进行标校验,具有过载、过流、过压、过速、欠压、行程等多种安全保护方式。

5，试验结束后，可打印批试样报告和单件试样曲线，软件方便可为用户添加特殊的功能模块。可按用户需求输出不同的报告格式,不收费软件升级，享受终身服务。

6，Win10下控制软件，人机界面友好，已有的测量数据和结果均可储存，分类，查询和打印，并可按用户的要求打印输出报告(或用户提供报告格式)。

7，试验完毕后，即可进行试验数据的分析，从而得到试样的抗拉(压)强度，延伸率等力学性能指标。

8，该机精度高、量程范围宽、试验空间宽、性能稳定、可靠。各项性能指标都满足我国GB/T16491《电子式万能试验机》标准。简体中文，繁体中文，英语等多种语言可随即切换。

9，软件功能：只要输入样件的各项参数，软件可自动按标准完成实验。

二、主要部件及相关介绍

1，传感器：500N、50N(美国传力)。

2，交流伺服系统：日本松下Panasonic(包括电机、控制器、调速器);

undefined

3，机械系统：双立柱结构、中国台湾TBI滚珠丝杠，C7;

4，导向杆：表面经高温及硬铬电镀处理，HRC60以上;

5，防尘装置：抑叠防尘罩，保护丝杆;延长使用寿命;

6，显示方式：触屏和电脑双控制，操作方便(联想电脑，送数据连接线壹根，测试软件壹套);

7，控制软件：UTM材料试验机专门用软件，中英文显示互换,力量和长度单位可任意切换，向导式菜单操作,测试项目完整,打印报告格式美观,与国际接轨，已涵盖GB、ASTM、DIN、JIS、BS…等测试标准，亦可自编达到所需;

8，各种控制模式任选: 定位移、定速度、定荷重等;

9，工装夹具:按客户需求配备3套工装夹具

1)隔膜拉伸夹具一套(和180°剥离夹具共用);

2)极片90°剥离夹具一套，滚轮一个，不锈钢板10片;

3)隔膜穿刺夹具一套;

10，机台外壳: 质优55#钢板,静电喷涂,美观大方

11，多重保护装置: 上下限行程, 紧急刹车开关, 漏电保护装置,断裂停机保护,软体超载保护等;　

12，整台设备外观大气，造型美观，操作有序，精密度高;

13，使用说明书壹份; 产品质量保固书壹份。

四、产品配置：

序号	项目名称	生产厂家及规格	数量
1	主机框架	山东万辰	1台
2	电机及驱动系统	日本松下	1套
3	同步减速系统	中国台湾利明	1套
4	滚珠丝杠	中国台湾TBI	2套
5	电子显示器	山东万辰	1套
6	500N传感器	美国传力	1只
7	50N传感器	美国传力	1只
8	力量存储器	山东万辰	2套
9	隔膜拉伸夹具	山东万辰	1套
10	90°剥离夹具	山东万辰	1套
11	2kg滚轮	山东万辰	1套
12	静相钢板	山东万辰	1套
13	隔膜穿刺夹具	山东万辰	1套
14	电脑	联想	1套
15	软件及控制系统	山东万辰	1套
16	常用工具	山东万辰	1套
17	操作说明书	山东万辰	1份

技术参数

主要技术参数：

　　1，较大负荷：5000N

　　2，精度等级：0.5级

　　3，试验力测量范围：0.4%-100% FS(测量范围0.4%-1%时的测量精度是1%，测量范围1%-100%时的测量精度是0.5%，所以建议传感器使用容量1%-80%的量程)。

　 4，试验力示值误差：示值的±0.5%以内

　　5，试验力分辨率： 1/500000，全程不分档，且全程分辨率不变

　　6，力控速率调节范围：0.005-5%FS/s

　　7，变形测量范围：0.2%-100% FS

　　8，变形示值误差：示值的±0.5%以内

　　9，变形速率调节范围：0.005-5%FS/s

　　10，变形测量分辨率：1/500000，全程不分档，且全程分辨率不变

　　11，位移分辨率：0.025μm

　　12，位移控制速度范围：0.001-500mm/min

　　13，位移控制速度精度：速率<0.5mm/min时，为设定值的±0.5%以内，速率≥0.5mm/min时，为设定值的±0.2%以内

　　14，应力控制速率范围：0.005-5%FS/s

　　15，应力控制速率精度：速率<0.05%FS/s时，为设定值的±0.5%以内，速率≥0.05%FS/s时，为设定值的±0.2%以内

　　16，应变控制速率范围：0.005-5%FS/s

　　17，应变控制速率精度：速率<0.05%FS/s时，为设定值的±1%以内，速率≥0.05%FS/s时，为设定值的±0.5%以内

　　18，有效拉伸空间:800mm

　　19，有效试验宽度：370mm

　　20，电源功率: 220V 50HZ;

　　21，机台总重: 约150kg;

22，机台外型尺寸(长*宽*高)：约695*445*1530mm

功能特色

软件已测试功能简介

　　A.载荷位移曲线;载荷、时间曲线;位移、时间曲线;应力、应变曲线。

　　B.根据各国对试片的要求编辑相应的测试标准，填写试品资料，编辑测试方法，并可供日后测试选择。

　　C.自动储存本次试验结果，并可将其编辑为报表打印输出。有公式编辑功能，可对多个已测试的曲线进行对比。

　　D.可设定小数点位数，各物理量单位及密码保护等。

　　E.自动清零：计算机接到试验开始指令，测量系统便自动清零;

　　F.自动回归：自动识别试验较大力，活动横梁自动高速返回初始位置;

　　G.自动存档：试验资料和试验条件自动存盘，杜绝因突然断电忘记存盘引起的资料丢失;

　　H.测试过程：试验过程及测量、显示、分析等均由微机完成;

　　I.显示方式：数据和曲线随试验过程动态显示;

　　J.结构再现：试验结果可任意存取，可对数据曲线再分析;

　　K.曲线遍历：试验完成后，可用鼠标找出试验曲线逐点的力值和变形数据，对求取各种材料的试验数据方便实用;

　　L.结果对比：多个试验特性曲线可用不同颜色迭加、再现、放大、呈现一组试样的分析比较;

　　M.曲线选择：可根据需要选择应力应变、力时间、强度时间等曲线进行显示和打印;

　　N.批量试验：对参数相同的试验一次设定后可顺次完成一批试样的试验;

　　O.试验报告：可按用户要求的格式对试验报告进行编程和打印;

　　P.限位保护：具有程控和机械两级保护;

　　Q.过载保护：当负载超过额定的10%时自动停机;

　　R.紧急停机：设有急停开关，用于紧急状态切断整机电源;

S.自动诊断：系统具有自动诊断功能，定时对测量系统，驱动系统进行过压、过流、超温等到检查，出现异常情况即刻停机。

满足及适用标准：

　　GB/T 2611-2007 《试验机通用技术要求》

　　JB/T 7406.1-1994 《试验机术语材料试验机》

　　GB/T 16491-2008 《电子式万能试验机》

　　GB/T 16825.1-2008 《静力单轴试验机的检验第1部分：拉力和(或)压力试验机测力系统的检验与校准》

　　GB/T 22066-2008 《静力单轴试验机计算机数据采集系统的评定》

　　JJG 139-1999 《拉力、压力和万能材料试验机》

　　JB/T 6146-2007 《引伸计技术条件》

JB/T 6147-2007 《试验机包装、包装标志、储运技术要求》

培训及售后服务

　　1. 提供远程培训服务。

　　2.定期向用户提供有关设备方面的信息，协助用户做好使用、维护、保养等方面的工作。

　　3.设备若有软件服务，不收费为客户提供升级服务。

　　4.多媒体服务：电话服务，QQ远程服务，微信视频服务。

　　5.公司设有易损件和消耗品备件库，可以及时为客户提供零部件服务。

　　6.对于我司产品，终身服务。
