产品详情

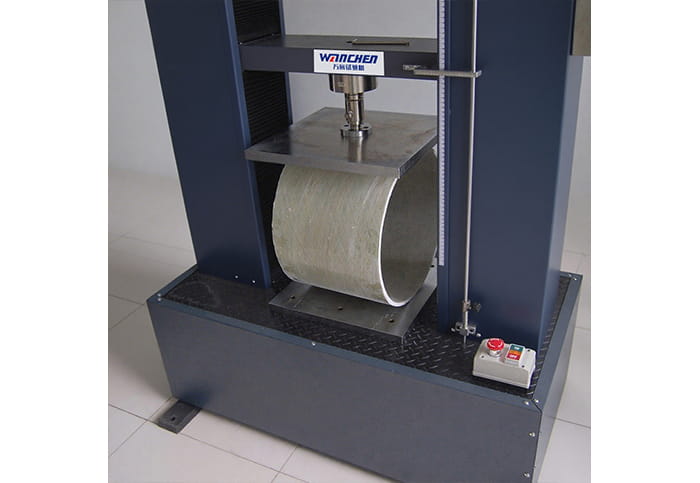

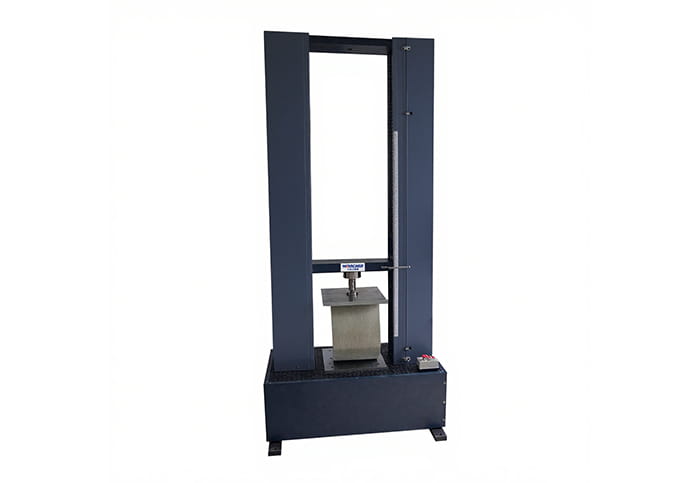

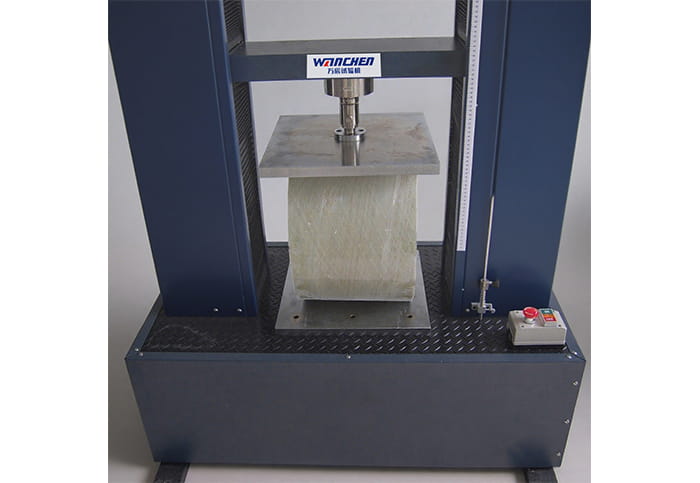

环刚度压力试验机

50kN环刚度压力试验机软件基本功能介绍

　　1，载荷位移曲线;载荷、时间曲线;位移、时间曲线;应力、应变曲线。

　　2，根据各国对试片的要求编辑相应的测试标准，填写试品资料，编辑测试方法，并可供日后测试选择。

　　3，自动储存本次试验结果，并可将其编辑为报表打印输出。有公式编辑功能，可对多个已测试的曲线进行对比。

　　4，可设定小数点位数，各物理量单位及密码保护等。

　　5，自动清零：计算机接到试验开始指令，测量系统便自动清零;

　　6，自动回归：自动识别试验较大力，活动横梁自动高速返回初始位置;

　　7，自动存档：试验资料和试验条件自动存盘，杜绝因突然断电忘记存盘引起的资料丢失;

　　8，测试过程：试验过程及测量、显示、分析等均由微机完成;

　　9，显示方式：数据和曲线随试验过程动态显示;

　　10，结构再现：试验结果可任意存取，可对数据曲线再分析;

　　11，曲线遍历：试验完成后，可用鼠标找出试验曲线逐点的力值和变形数据，对求取各种材料的试验数据方便实用;

　　12，结果对比：多个试验特性曲线可用不同颜色迭加、再现、放大、呈现一组试样的分析比较;

　　13，曲线选择：可根据需要选择应力应变、力时间、强度时间等曲线进行显示和打印;

　　14，批量试验：对参数相同的试验一次设定后可顺次完成一批试样的试验;

　　15，试验报告：(标准格式)

　　拉伸：较大力、拉伸强度、断裂伸长率;

　　压缩：较大力、压缩强度、屈服强度、弹性模量，也可按用户要求的格式对试验报告进行编程和打印;

　　16，限位保护：具有程控和机械两级保护;

　　17，过载保护：当负载超过额定的10%时自动停机;

　　18，紧急停机：设有急停开关，用于紧急状态切断整机电源;

19，自动诊断：系统具有自动诊断功能，定时对测量系统，驱动系统进行过压、过流、超温等到检查，出现异常情况即刻停机;

技术参数

50kN环刚度压力试验机参数介绍

　　1，较大负荷：50kN

　　2，精度等级：0.5%

　　3，有效拉伸空间: 有效行程1200mm(可根据具体样品拓展)

　　4，有效试验宽度：500mm(可根据具体样品拓展)

　　5，试验力分辨率：较大负荷50万码;内外不分档，且全程分辨率不变

　　6，位移测量精度：示值的±0.5%以内

　　7，变形测量精度：示值的±0.5%以内

　　8，力控速率调节范围：0.005-5%FS/S

　　9，变形速率调节范围：0.005-5%FS/S

　　10，试台升降装置：快/慢两种速度控制，可点动;

　　11，速度范围: 0.001-500mm/min

　　12，试台安全装置：电子限位保护

　　13，超载保护：超过较大负荷10%时自动保护

　　14，试验力分辨率： 1/300000

　　15，位移:译码器2000 P/R，精解度0.003 mm

　　16，电源功率: 220V 50HZ;

　　17，试验力测量范围：0.2%-100%FS

　　18，变形测量范围：1～100%FS;

　　19，力控速率调节范围：0.005～5%FS/S;

　　20，力控速率相对误差：±1%设定值以内;

　　21，变形速率调节范围：0.02～5%FS/S;

　　22，变形控制速率相对误差：速率<0.05%FS时，为±2%设定值以内;速率≥0.05%FS时，为±0.5%设定值以内;

　　23，横梁速度测量范围：0.001～500mm/min;

　　24，机台总重: 约350kg

25，机台外型尺寸(长*宽*高)：约805*400*2050mm

功能特色

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
