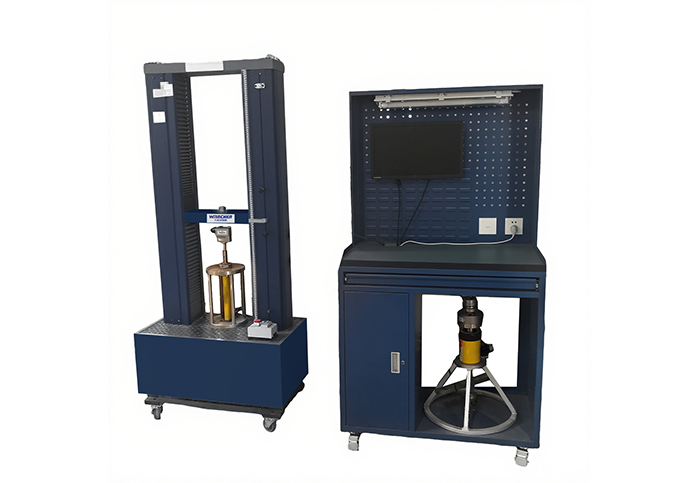

膨胀螺丝拉拔试验机

膨胀螺丝拉拔试验机采用高清晰大屏幕蓝色液晶显示屏，中文显示操作便利，可连接微型打印机打印测量结果直接控制伺服电机+柱塞泵实现无级调速。

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

一、产品介绍：

膨胀螺丝拉拔试验机采用高清晰大屏幕蓝色液晶显示屏，中文显示操作便利，可连接微型打印机打印测量结果直接控制伺服电机+柱塞泵实现无级调速。

技术参数

二、技术参数:

1、最大试验力:100KN;

2、试验机准确度等级:1级;

3、试验力测量范围:0.2%—100%FS;

4、试验力示值相对误差:示值的士1%以内;.试验力分辨力:最大试验力的1/±200000(全程分辨力不变);的位移示值相对误差:示值的±0.5%以内;

5、位移分辨力:0.003mm;的力控速率调节范围:0.1%—5%FS/S;

6、力控速率相对误差:设定值的±1%以内:

7、速度调节范围:5-200mm/min;

8、横梁速度相对误差:设定值1%以内;

9、恒力、恒变形、恒位移控制范围:0.5%--100%FS;

10、恒力、恒变形、恒位移控制精度:设定值<10%FS时，为设定值的±1%以内;设定值>

10%FS时，为设定值的±0.1%以内;

11、最大拉伸行程:150mm;（可定制）

12、有效拉伸空间(净空间):200mm;（可定制）

13、有效试验宽度:350mm;（可定制）

14、电源:220V50Hz0.4kW;

功能特色

三、控制及数据处理软件功能特色：

1、本测控系统核心器件采用进口最新型超高精度64位AD,采样速率最高可达 400次/秒:2、采用5.1英寸高清晰大屏幕蓝色LCD显示屏，直接输入试验参数，全中文操作界面层层提示，用户无需操作手册即可轻松操作。

2、控制方式:定荷重、定位移、定时间等控制方式可选;

3、自动换档:根据负荷大小自动切换到适当的量程，以确保测量数据的准确度;

单位切换:力量单位:(kg、N、1b)、位移单位:(m、mm、in)

4、结果输出:可选配微型打印机，打印测试结果，并具取点即打印功能;

5、结果显示:显示最大力、抗拉强度、延伸率等数据

其他功能:单次试验，手动10点统计，并自动计算平均值，断裂值(适做拉伸、撕裂试验)，最高储存可达5组.

6、安全保护:超过最大负荷的2~10%时，自动实现安全保护。

五、测试工装及传感器:

（1）荷重传感器:美国高精度传感器10KN

（2）测试治具:依客户试样制定测试治具

六、本设备所执行标准:

1、试验机执行标准:电子万能试验机GB/T16491-1996;、JJG475-2008;2、通用测试标准:GB/TCNSASTMISODIN JIS En;

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
