万能金属拉力试验机100kN-300kN产品简介万能金属拉力试验机100kN-300kN主要用于金属、非金属材料的拉伸、压缩、弯曲等的力学性能测试分析研究，具有应力、应变、位移三种闭环控制方式，可求出最大力、抗拉强度、弯曲强度、压缩强度、弹...

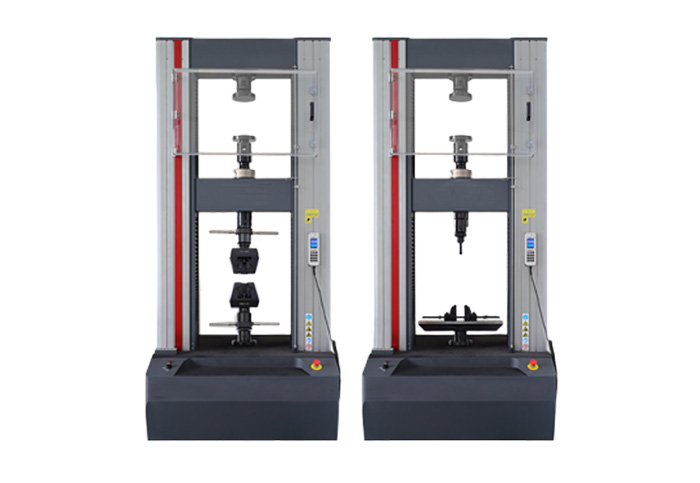

万能金属拉力试验机100kN-300kN
产品简介
万能金属拉力试验机100kN-300kN主要用于金属、非金属材料的拉伸、压缩、弯曲等的力学性能测试分析研究，具有应力、应变、位移三种闭环控制方式，可求出最大力、抗拉强度、弯曲强度、压缩强度、弹性模量、断裂延伸率、屈服强度等参数。根据GB及ISO、JIS、ASTM、DIN等标准进行试验和提供检测数据。
技术指标：
1. 最大试验力：100kN-300kN；
2. 试验机准确度等级：0.5级；
3. 试验力测量范围：0.4%—100%FS；
4. 试验力示值相对误差：示值的±1%以内；
5. 试验力分辨力：最大试验力的1/±300000（全程分辨力不变）；
6. 变形测量范围：0.2%-100%FS；
7. 变形示值相对误差：示值的±0.5%以内；
8. 变形分辨力：最大变形量的1/±300000（全程分辨力不变）；
9. 大变形测量范围（可选配件）：10-800mm；
10. 大变形示值相对误差：示值的±0.5%以内；
11. 大变形分辨力：0.008mm；
12. 位移示值相对误差：示值的±0.5%以内；
13. 位移分辨力：0.025µm；
14. 力控速率调节范围：0.01-5%FS/S；
15. 力控速率相对误差：设定值的±1%以内；
16. 变形速率调节范围：0.02—5%FS/S；
17. 变形控制速率相对误差：速率<0.05%FS时，为设定值的±2%以内；速率≥0.05%FS时，为设定值的±0.5%以内；
18. 横梁速度调节范围：0.001—500mm/min；
19. 横梁速度相对误差：速率<0.01mm/min时，设定值的±1.0%以内；速率≥0.01mm/min时，设定值的±0.2%以内；
20. 恒力、恒变形、恒位移控制范围：0.5%--100%FS；
21. 恒力、恒变形、恒位移控制精度：设定值<10%FS时，为设定值的±1%以内；设定值≥10%FS时，为设定值的±0.1%以内；
22. 有效拉伸空间：450mm；
23. 有效试验宽度：590mm；
24. 主机外型尺寸（长×宽×高）：1060×650×2530（mm）；
25. 电源：380V±10%，5kW；
26. 主机重量：约1500kg
产品特点
1. 制精度高位移的分辨率为0.05µm1.DSP-1000全数字闭环控制与测量系统试验机性能的高低主要取决于对试验过程的控制。DCS－300采用优良的神经元自适应PID控制算法，可实现系统参数的在线辩识，控制量在线优化，控制环在线切换，实现了全数字三闭环（位移、力、变形）控制，使得整机性能明显优于国内产品，并与国外产品技术水平相当。
2. 24路高精准数据采集系统及3路光电编码器位置捕获模块数据采集系统由24路高精准24位A/D转换通道组成。分辨率达1/300000，全程不分档。A/D转换速度和增益可在线编程。
3. 基于DSP的控制系统平台DSP是RISC专用型CPU，其指令系统针对自动控制应用（如FFT运算）进行了大量的优化，集成了很多外设功能，适合实时工业控制与量测系统。
4. 负荷控制精度高可实现保载功能，保载精度在设定值≥10%FS时，为设定值的±0.1%以内；设定值<10%FS时，为设定值的±1%以内。
5. 适应范围广可根据GB、ISO、JIS、ASTM、DIN等多种标准进行试验和数据处理。
6. 试验报告和曲线曲线遍历，试验报告可以编辑，试验曲线细密程度高，表明试验采样频率快，与同行比较较为明显。
7. 设备使用稳定性好，客户投诉率低设备技术含量越高对设备电器和软件的稳定性要求就越高，不然维修是个很大的问题。我公司的电器部分是经过严格的老化试验，排除了前期的不良因素。试验软件是标准配置，经过长期考核过的，故障率很低。
8. 横梁位移测量采用进口高精度光电编码器，通过控制器实现横梁位移。
9. 传动控制系统采用全数字式交流伺服器及高精度，高响应频率的交流电机，通过控制器实现全数字化闭环控制。电机联接中国台湾减速机，通过日本进口同步齿形带带动丝杠转动，保证传动系统效率高，噪音低，传动平稳，并保证速度精度在示值的±0.2%以内。
10. 软件功能强大可以满足不同材料的试验，可以同时执行不同的标准，包括国外标准（有多种标准的数据处理功能），单位：N、kN、g、kgf、Ib、cN可以相互转换。按试验标准设计的试验软件功能强大。试验曲线可以放大，能清楚的看出数据采集的多少、快慢，曲线的平滑程度，也就能反映出硬件和软件的整体处理能力。
相关标准：
1. GB/T1040《塑料拉伸性能的测定》
2. GB/T1041《塑料压缩性能的测定》
3. GB/T9341《塑料弯曲性能的测定》
4. GB/T529《硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）》
5. GB/T528《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》
6. GB/T16491《电子万能试验机》
7. GB/T14452《金属材料弯曲力学性能试验方法》
8. GB/T7314《金属材料室温压缩试验方法》
9. GB/T228.1《金属材料拉伸试验第1部分：室温试验方法》
10. GB/T232《金属材料弯曲试验方法》
11. GB/T16491《电子式万能试验机》
12. GB/T2611《试验机通用技术要求》
13. JJG139《拉力、压力和万能试验机》
14. JJG475《电子式万能试验机》
1、 主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、 传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、 传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、 控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、 夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、 软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、 安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、 辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
技术创新能力拥有强大的研发团队和先进的技术实力，能够不断推出符合市场需求的新产品和技术解决方案。
产品质量与可靠性采用高品质的材料和制造工艺，确保试验机的稳定性和耐用性。
完善的售后服务体系拥有专业的技术支持团队和维修服务网络，能够及时响应客户的需求，解决客户在使用过程中遇到的问题，确保客户的测试工作顺利进行。
丰富的行业经验与定制化服务在试验机领域拥有多年的生产经验和技术积累，对各行各业的测试需求有深入的了解。
