UTM5000系列电子万能试验机

主要用于金属、非金属材料的拉伸、压缩、弯曲等力学性能测试和分析研究

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

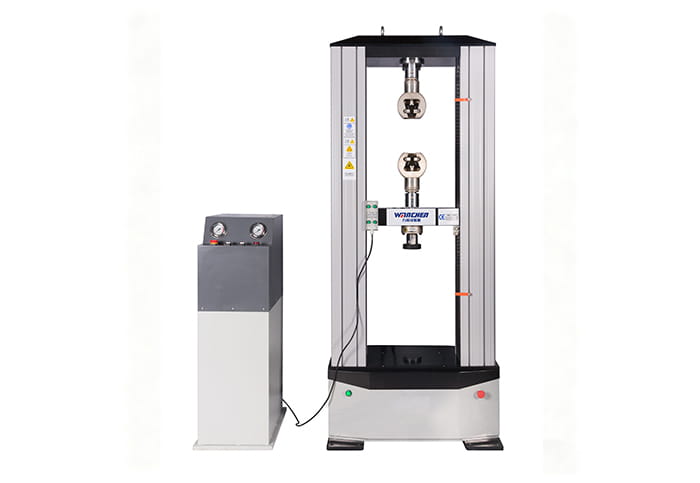

200kN～300kN电子万能试验机UTM5205-双空间机型

型号:UTM5205-双空间机型

品牌:山东万辰

产品别名:双柱落地大门式电子万能试验机

结构形式:双立柱万能试验机

设备用途：

200kN~300kN（20吨~30吨）电子万能试验机-UTM5205、UTM5305-双空间机型，主要用于金属、非金属材料的拉伸、压缩、弯曲等力学性能测试和分析研究。可自动求取ReH、ReL、Rp0.2、Fm、Rt0.5、Rt0.6、Rt0.65、Rt0.7、Rm、E等试验参数，并可根据GB、ISO、DIN、ASTM、JIS等国际标准进行试验和提供数据。该机型可采用双空间或单空间设计。

技术参数

设备规格、型号：UTM5000系列 UTM5205、UTM5305

设备名称：双柱落地大门式电子万能试验机

准确度等级：0.5级

试验力测量范围：0.4%～100%FS（满量程）

试验力示值误差：示值的±0.5%以内

试验力分辨率：最大试验力的1/600000，全程不分档，且全程分辨率不变

变形测量范围：0.2%～100%FS

变形示值误差：示值的±0.5%以内

变形测量分辨率：最大变形量的1/600000，全程不分档，且全程分辨率不变

主机试验空间：下空间/上空间/双空间

电机：日本交流伺服电机

传感器：美国Transcell传力传感器

控制器试验机控制系统：测控软件全数字三闭环测控软件

可选配件：

轴向引伸计：详细参数见《具体解决方案》

横向引伸计：详细参数见《具体解决方案》

大变形：详细参数见《具体解决方案》

传感器：每台设备可加挂多个传感器，但都不能超出主机最大允许加载量程

数显千分表：用于专用压缩和弯曲夹具，用数显千分表测量模量

光标尺：弹簧压缩试验中用于测量变形

特殊夹具专用夹具需根据用户要求专门设计

功能特色

设备特点：

主机架由底座、两根固定横梁、一根移动横梁和四根支撑光杠（不起导向作用，导向作用由高精度滚珠丝杠完成）构成门式框架结构；传动加载系统采用日本松下伺服电机、控制系统及同步齿形带减速装置，带动高精密滚珠丝杠转动，再驱动移动横梁实现加载，造型美观，稳定性好、刚性大，控制精度高、高效、噪音低、易保养维护等特点。

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
