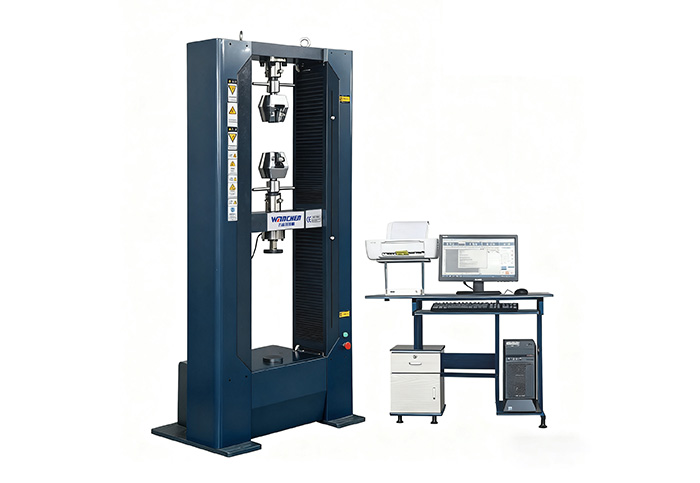

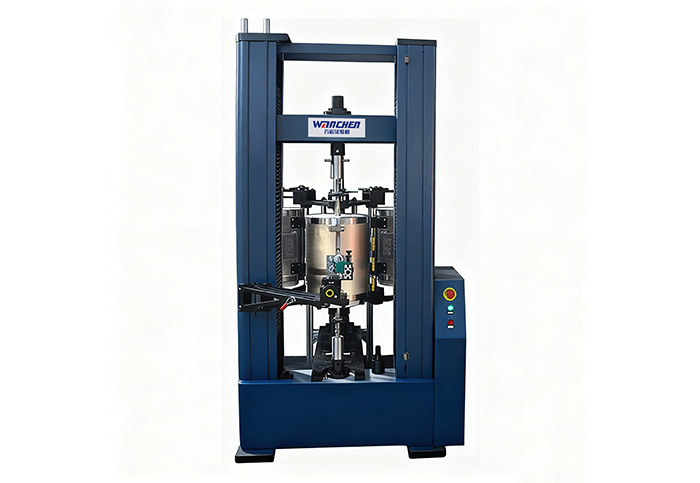

WDW-5/10/20/30E系列微机控制电子式万能试验机

一、产品概述：

微机控制电子式万能试验机主要用于金属和非金属材料的拉伸、压缩等试验。适用于钢铁冶金、建工建材、航空航天、质量监督、教学科研单位等领域。

试验数据处理符合GB/T228.1-2021《金属材料拉伸试验第1部分：室温试验方法》测量RP、Rt、ReH、ReL、Rm、E、A、At、Agt、Z等性能试验要求。

采用双空间门式结构，上空间拉伸，下空间压缩、弯曲（可根据用户需求更换试验空间）。横梁无级升降。传动部分采用圆弧同步齿形带，丝杠副传动，传动平稳，噪音低。特别设计的同步齿形带减速系统和精密滚珠丝杠副带动试验机的移动横梁运动，实现了无间隙传动。

二、产品的制造和检验标准：

1.GB/T16491-2022《电子万能试验机》

2.GB/T2611-2022《试验机通用技术要求》

3.JJG139-2014《拉力、压力和万能试验机》

4.JJG475-2008《电子式万能试验机检定规程》

5.GB/T16825.1《静单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》。

6.GB/T22066-2008《静力单轴试验机计算机数据采集系统的评定》

技术参数

1.产品型号：WDW-5/10/20/30E

2.试验机级别：0.5级

3.试验宽度：600mm

4.拉伸行程：800mm

5.压缩行程：800mm

6.伺服主机功率（kW）：0.4/0.75/0.75/0.75

7.主机外形尺寸(mm)：680×520×1880

8.主机重量（kg）：335

9.最大试验力（N）：30000

10.试验力测量范围：最大试验力的0.4%-100%

11.试验力示值相对误差：±0.5%

12.试验力分辨力：1/1000000FN

13.位移分辨力（μm）：0.025

14.横梁位移示值相对误差：±0.5%

15.变形测量范围：0.2%-100%FN

16.变形测量精度：±0.5%

17.变形示值分辨率：最大变形量的1/±1000000

18.变形测量系统（mm）：标距50，变形10

19.横梁速度调节范围（mm/min）：0.001-500

20.满载试验速度调节范围（mm/min）：0.001-500

21.力控速率调节范围：速率＜0.05%FN/s时，为设定值的±1%以内；速率≥0.05%FN/s时，为设定值的±0.5%以内。

22.变形速率调节范围：变形速率控制精度：速率＜0.05%FN/s时，为设定值的±1%以内；速率≥0.05%FN/s时，为设定值的±0.5%以内

23.位移速率控制精度：速率＜0.01mm/min时，为设定值的±1%以内；速率≥0.01mm/min时，为设定值的±0.2%以内。

24.恒力、恒位移、恒变形控制范围：0.5%~100%FN

25.恒力、恒位移、恒变形控制精度：设定值≥10%FN时，为设定值的±0.1%以内；速率＜10%FN时，为设定值的±1%以内

26.附具：

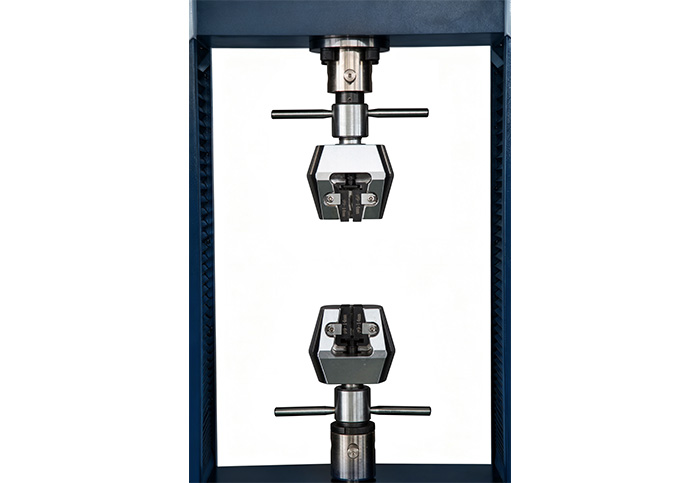

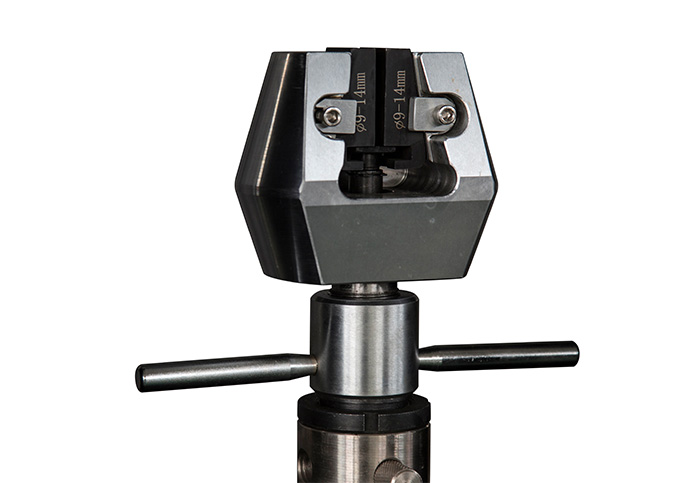

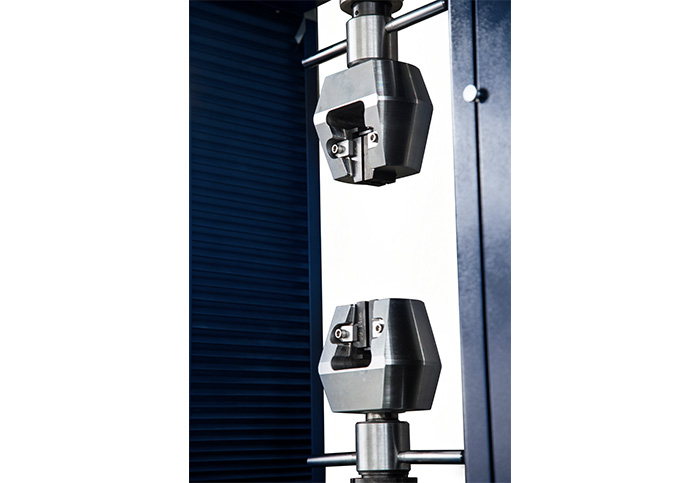

（1）楔形拉伸夹具（含夹具体）

扁：0-6、6-12（mm）

圆φ4-φ9、φ9-φ14（mm）

（2）压缩附具

压盘直径：φ100mm

功能特色

标准配置：

拉伸夹具1套、压缩夹具1套、弯曲夹具1套

拓展配置：

全自动引伸计、大变形引伸计、专用附具、环境试验箱等

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
