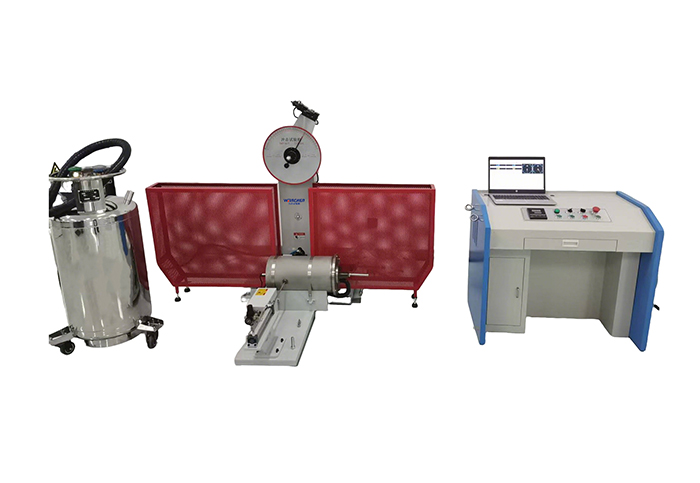

JB-W300YZ/500YZ型微机控制低温自动冲击试验机

产品简介：

该低温冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能，以便判断材料在动负荷下的性质。利用摆锤冲击前位能与冲击后所剩余位能之差在度盘上显示出来的方式，得到试样的吸收功。本机适用于冲击韧性较大的黑色金属，如钢铁及其合金。

本机为低温试验和冲击试验一体机，配备气动送样装置自动送样，采用气动端面定位的方法使试样对中，确保试样完成低温试验后，出炉至冲击时间不超过4秒。试样冷却、恒温、温度调节、取摆、挂摆、送样、定位、冲击均为电气自动控制，自动完成。在冲断试样后利用剩余能量即自动扬摆，准备做下次冲击试验。

本机按照GB/T 3808-2018《摆锤式冲击试验机的检验》开发生产，按照GB/T 229-2020《金属材料夏比摆锤试验方法》对金属材料进行冲击试验，并符合JJG 145-2007《摆锤式冲击试验机检定规程》。如果改变结构形式及更换相关零件，可同时满足ASTM E23，EN 10045，ISO 148，ISO 83等相关标准的要求。

技术参数

主要技术规格：

产品型号	JBW-300YZ	JBW-500YZ
冲击能量	300J	500J
摆锤预扬角	150°
摆轴旋转中心至冲击点距离	750mm	800mm
冲击速度	5.2m/s	5.4m/s
控制方式	自动取摆，自动送料，度盘、计算机双显示
角度分辨率	≤0.06°
试样规格	10×10（7.5、5）×55mm等
试样盒容量	20个
制冷方式	压缩机制冷
低温范围	室温～-60℃/-80℃
控温精度	波动±0.5℃，梯度2℃
数显计时器	1分～999分，分辨率1分
送料速度	≤4S
主机外形尺寸（长×宽×高）	2150×1510×1400mm
主机重量	480Kg	580kg
电源	三相四线制380V 50Hz 2.6KW

功能特色

适用行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
