微机数显双显双控B型冲击试验机

该机主要用于测定金属材料在动负荷下抵抗冲击的性能

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

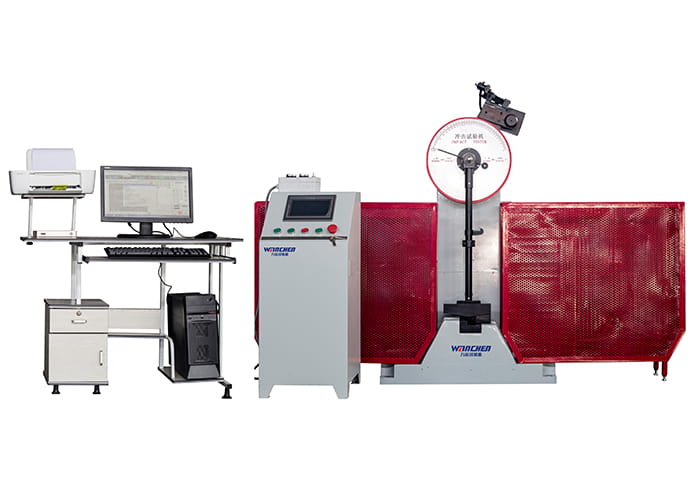

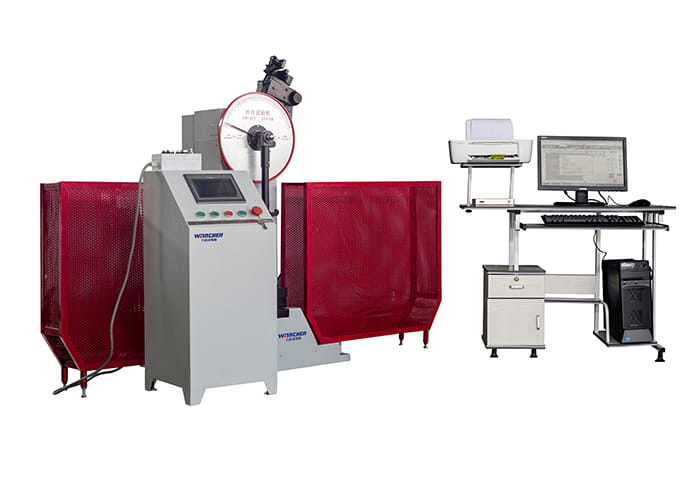

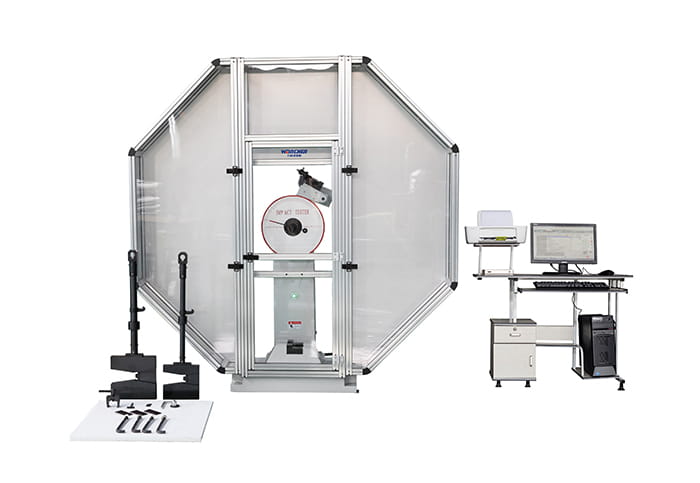

设备名称：微机控制自动冲击试验机

型号：JBW-300B

性能说明：

该机主要用于测定金属材料在动负荷下抵抗冲击的性能，以便判断材料在动负荷下的性质。

本机为微机控制式自动冲击试验机，采用PC微机机控制，电动扬摆、冲击、微机测量、运算、屏幕数显结果并可打印等，工作效率高、测试精度高。在冲击试样后可利用剩余能量自动扬摆，做好下次试验准备，操作简便，工作效率高。在连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造等行业更能体现其优越性。计算机可计算和数显材料冲击吸收功、冲击韧性、摆锤扬角及试验平均值，并可打印当次试验数据及试验的平均值。

技术参数

主要技术指标：

1、冲击能量：150J、300J

2、摆锤预扬角：150°

3、摆轴中心至冲击点距离：750mm

4、冲击速度：5.2m/s

5、试样支座跨距：40mm

6、钳口圆角：R1-1.5mm

7、冲击刀刃圆角：R2-2.5mm R8

8、冲击刀厚度：16mm

9、角度准确度：±0.1°

10、试样尺寸：10（7.5/5）×10×55mm

11、外形尺寸：2124 mm×600 mm×1340 mm

12、试验机净重：550Kg

13、电源：交流三相 380V±10% 50HZ 5A

14、环境条件：周围环境中无腐蚀介质，无震动，无强电磁场干扰。

设备主要配置：

1、300焦耳主机一台；

2、150J、300J 摆锤各一个

3、电机一台（装在主机上）；

4、取摆传动装置一套（装在主机上）；

5、自动挂摆装置一套（装在主机上）；

6、保险机构一套（装在主机上）；

7、防护网一套；

8、支座调校器一只；

9、试样对中器一只；

10、光电传感器一只；

11、专用测量软件一套。

12、微机及打印机一台

13、摆锤拆卸器一件；

14、地脚螺钉四个；

15、调整斜铁四块；

16、内六角扳手一支

功能特色

测控部分说明：

1) 联想品牌电脑（17吋液晶，1G内存，160G硬盘）

2) 惠普喷墨打印机

3) Windows操作系统为工作平台，屏幕显示，鼠标操作。

4) 软件支持多个摆锤。

5) 记录冲击强度，冲击能量等.也可计算最大最小平均值和标准偏差。

6) 实验数据自动处理，自动测量摆动周期

7) 系统参数全部开放，用户级操作者全方位掌握系统核心。

8) 具备完美的数据分析功能，适合于用户进行各类复杂的数据分析。

9) 具备完整的文件操作系统。、试验报告文件、试样文件等。

10) 以ASC码的形式存贮试验数据，可用任何通用商业报表、字处理软件对试验数据进行用户方再处理

11) 单台计算机通过配置AD、I/O等卡板，可满足多台试验机的测控需要。

12) 在线提示，使您的工作得心应手。

13) 支持各类商业通用打印机。

14) 出厂设置可以文件形式存贮，便于恢复。

15) 系统升级简易。

16) 测控系统界面显示

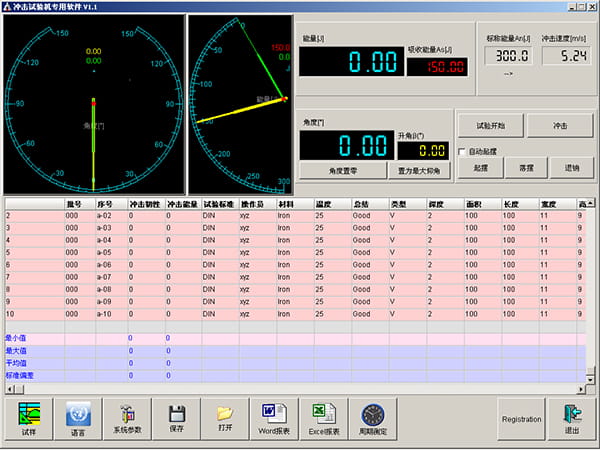

主窗口（如图）是软件操作控制中心。主管试验结果管理.

测试软件能实时虚拟数码管显示，监控能量值和角度值，并实时保持一次打击或空摆的冲击能量

undefined

将结果打印到 Microsoft Word2000中

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
