微机控制低温全自动冲击试验机

微机控制低温全自动冲击试验机是按GB T3808-2018《摆锤式冲击试验机的检验》开发的产品。

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

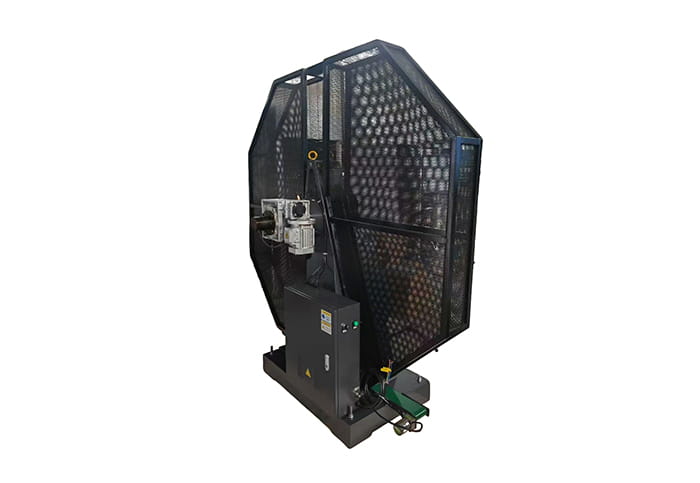

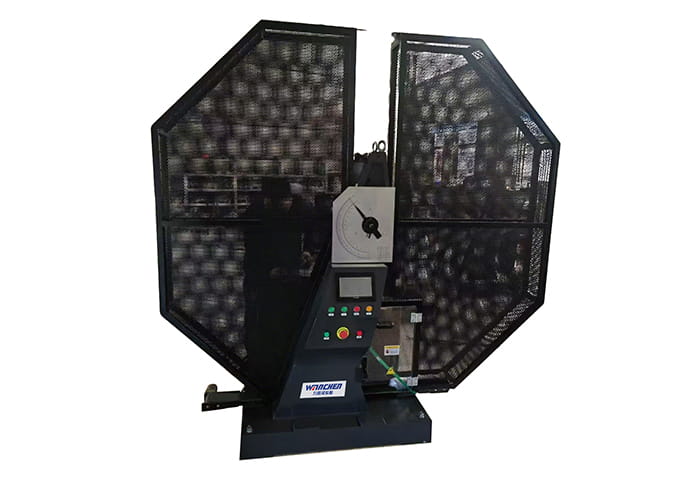

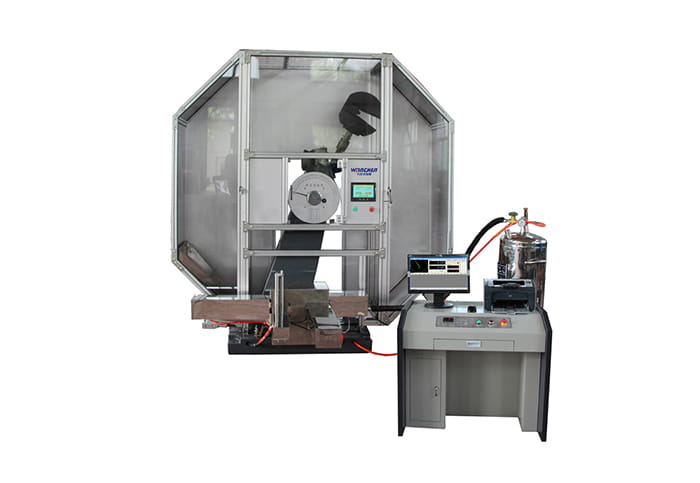

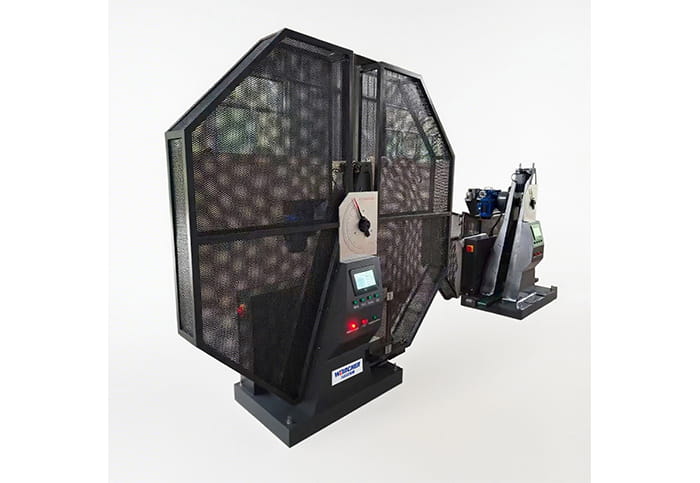

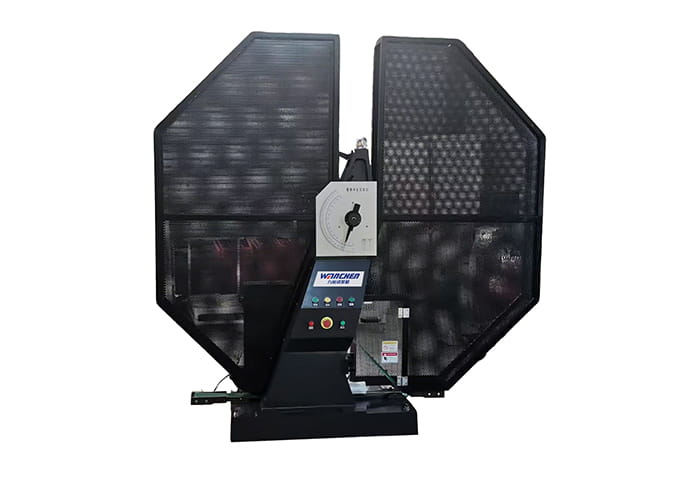

JB-W300/450/600/750CYZ微机控制低温全自动冲击试验机

产品简介：

微机控制低温全自动冲击试验机是按GB T3808-2018《摆锤式冲击试验机的检验》开发的产品。按GB T229-2020《金属夏比缺口冲击试验方法》进行冲击试验。该系列冲击试验机用于对金属材料在动负荷下抵抗冲击性能进行检验。

性能说明：

C型冲击试验机是严格按GB/T3808-2018《摆锤式冲击试验机的检验》开发的产品。按GB/T229-2020《金属夏比缺口冲击试验方法》进行冲击试验。该系列冲击试验机用于对金属材料在动负荷下抵抗冲击性能进行检验，是冶金、机械制造等单位的检测仪器。试样断面为10×10mm。本机采用了双立柱支撑，提高了冲击机的刚性。

技术参数

主要技术参数

产品型号	JB-W300/450CYZ	JB-W600/750CYZ
冲击能量	300J /450J	600J /750J
摆锤预扬角	150°
摆轴中心至冲击点距离	750mm	800mm
冲击速度	5.24m/s	5.4m/s
主机结构	简支梁结构
控制方式	自动取摆，自动送料，度盘、计算机双显示
角度分辨率	≤0.06°
试样规格	10×10（7.5、5）×55mm等
试样盒容量	21个
制冷方式	压缩机制冷
低温范围	室温～-40℃/-60℃
控温精度	波动±0.5℃，梯度2℃
数显计时器	1分～999分，分辨率1分
送料速度	≤4S
主机外形尺寸（长×宽×高）	2000mm×850mm×2000mm
主机重量	900Kg
电源	三相四线制380V 50Hz 2.6KW

功能特色

主要特点：

1、采用PC微机机控制，电动扬摆、冲击、微机测量、运算、屏幕数显结果并可打印等，工作效率高、测试精度高。在冲击试样后可利用剩余能量自动扬摆，做好下次试验准备，操作简便，工作效率高。计算机可计算和数显材料冲击吸收功、冲击韧性、摆锤扬角及试验平均值，并可打印当次试验数据及试验的平均值。

2、主机采用双支撑住，主轴简支梁式支承、挂摆、轴承径向载荷分布合理，大能量冲击机，减小主轴变形和减少轴承摩擦带来的能量损失。

3、采用双级标准减速机提锤，运行平稳。

4、挂摆装置采用液压缓冲，挂摆平稳。

5、摆锤三维设计。

6、冲击刀采用螺钉安装固定，更换简单方便

7、试样冲断后自动判断，输出

8、主机装有安全防护销，并配备了安全防护网。

9、试验机按GB/T3808-2018《摆锤式冲击试验机》、GB/T229-2020《金属夏比摆锤冲击试验方法》及标准ISO R148“钢的简支梁式（V型缺口）冲击试验”、ISO R83“钢的却贝（CHARPr）冲击试验（U型缺口）对金属材料进行冲击试验。

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业
石墨纤维行业
包装材料行业
气瓶阀门行业
汽车及零部件
航空航天
高等院校

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
