PC钢棒应力松弛试验机-山东万辰试验机有限公司

< >

PC钢棒应力松弛试验机

本产品主要检测预应力钢绞线、刻痕钢绞线、环氧树脂钢绞线、金属材料、拉伸应力松弛特性测试及研究。

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

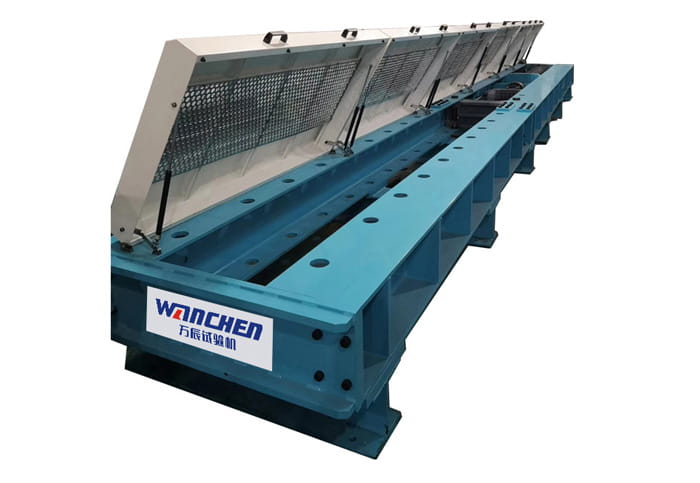

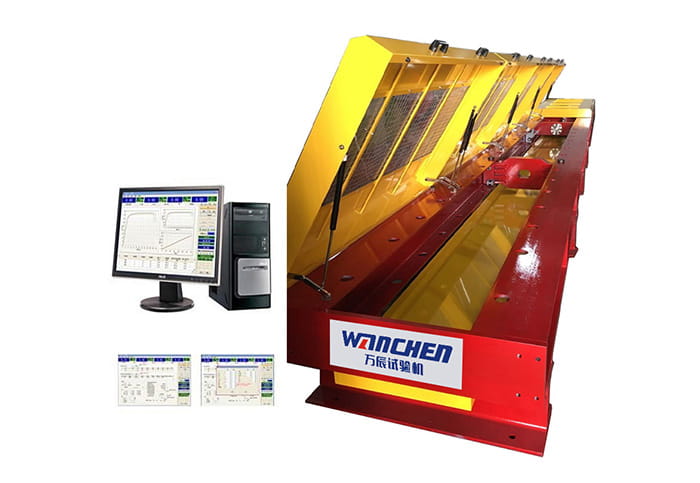

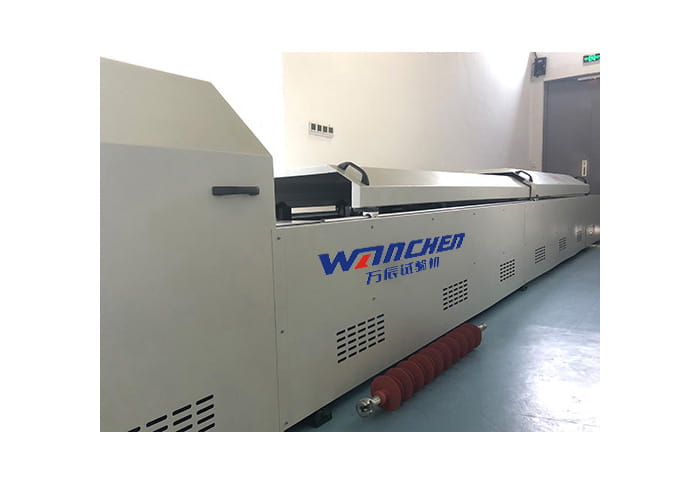

PC钢棒应力松弛试验机

一、重要功能：

1. 本产品主要检测预应力钢绞线、刻痕钢绞线、环氧树脂钢绞线、金属材料、拉伸应力松弛特性测试及研究。

2. 镀锌钢绞线/涂环氧树脂的钢绞线：桥梁系杆、拉索、承力索、拉线、加强芯、公路阻拦索、建筑结构索等体外预应力工程。

3. PCB预应力混凝土钢棒：预应力混凝土用光圆钢棒P、螺旋槽钢棒HG、螺旋肋钢棒HR、带肋钢棒R;

二、重要试验：

1. 初始试验力、初始试验力保持、零时间保持初始总应变、标距恒定、连续记录试验力和温度、定时记录试验力和温度、监测初始总应变和标距、松弛率、松弛特性曲线(剩余试验力-温度、力-松弛率、力-位移变形等)、线性回归分析、数据推算。

2. 等温应力松弛试验是在给定温度下(20℃士2℃)，将试样保持一定长度(L0+△L0),从初始力F0开始，测定试样上力的变化;

3. 等温应力松弛试验(应力、给定温度、初始力、损失力、原始标距1000/钢绞线捻距倍数、标距伸长、引伸计、20% F0～80% F0连续加载、匀速率加载、三个/多个均匀阶段、80% F0～100% F0连续加载、保持恒定、应变保持、应变变化、力值记录频率、测力分辨率、引伸计分辨率);

4. 等温应力松弛试验时间(开始时间、给定时间、记录力间隔时间、连续记录、松弛时间≥120h/1000h、外推);

技术参数

技术参数：

SLSC-600KN微机控制钢绞线、PC钢棒应力松弛试验机
1	松弛试验力	300kN	500kN/600kN
2	试验力测量范围	1%～100%FS，全程不分档
3	试验力准确度	≤±1%
4	试验力分辨力	1/±300000F.S（全程分辨力不变）
5	松弛载荷加载速率	100～5000N/S任意设定
6	变形测量范围	0.2%～100%FS
7	变形测量分辨力	0.001mm
8	钢绞线松弛变形标距	≥1200mm	≥1400mm
9	钢绞线标距长度	≥钢绞线公称直径60倍
10	松弛丝杠行程	0～200mm
11	丝杠移动调整速率	0.001～50mm/min
12	松弛试验有效测试空间	≥1600mm	≥2100
13	钢绞线松弛载荷施加	20%F0～100%F0连续加载、匀速率加载、载荷恒定、应变保持
14	松弛试验程序	全数字闭环；匀速自动加载、保持、自动记录
15	钢绞线公称直径(mm)	￠9.50/￠11.10/￠12.70/￠15.24 ￠15.24；￠18.00；￠21.80

功能特色

依据标准：

1. GB/T10120-2013《金属材料拉伸应力松弛试验方法》;

2. GB/T5224-2014《预应力混凝土用钢绞线》;

3. GB/T5223.3-《预应力混凝土用钢棒》;

4. GB/T21839-2008《预应力混凝土用钢材试验方法》;

5. GB13788-《冷轧带肋钢筋》;

6. ISO 15630-3:2002《预应力混凝土用钢和预应力混凝土用钢试验方法第3部分：预应力用钢英文版》;

7. EN10391:2003 《金属材料拉伸应力松弛试验第1部分：试验程序》;

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业
石墨纤维行业
包装材料行业
气瓶阀门行业
汽车及零部件
航空航天
高等院校

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
