WDL-300C微机控制车载卧式电子拉力试验机

WDL-300C微机控制车载卧式电子拉力试验机产品名称：WDL-300C微机控制车载卧式电子拉力试验机（卧式车载煤矿检测专用）产品用途:本产品主要用于煤矿连接链的拉伸试验和连接插销拉向剪切试验，适用煤矿现场试验。该机采用卧式轻量化设计，机架...

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

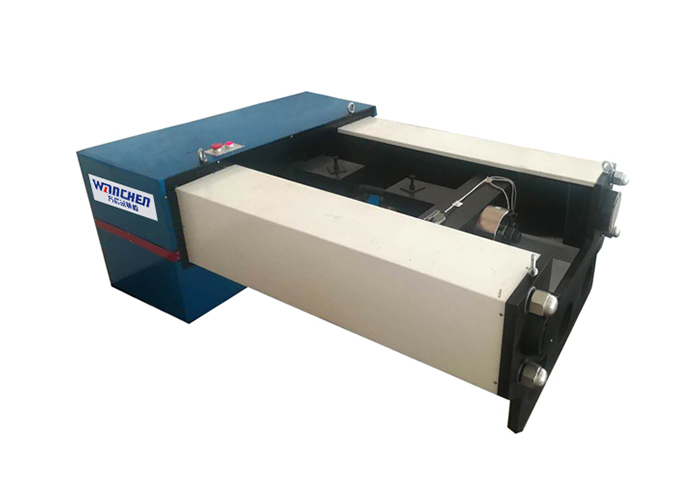

WDL-300C微机控制车载卧式电子拉力试验机

产品名称：

WDL-300C微机控制车载卧式电子拉力试验机（卧式车载煤矿检测专用）

产品用途:

本产品主要用于煤矿连接链的拉伸试验和连接插销拉向剪切试验，适用煤矿现场试验。该机采用卧式轻量化设计，机架采用六立柱结构,可安装于轻型客车（依维柯）或轻型货车(时代轻卡)上使用，到达现场后只需外接220V电源即可。

加载系统采用交流伺服电机经减速机构驱动滚珠丝杠由横梁施加拉伸试验力，计算机闭环控制伺服电机，自动控制试验过程，负荷传感器测力，计算机屏幕实时显示试验力及试验曲线，按试验方法的要求自动处理试验数据。

控制单元采用计算机和伺服控制系统组成，具有应力、应变、位移控制方式并可相互平滑切换。试验数据可任意存取，并可实现数据和曲线的再分析，局部放大和数据再编辑、试样、环境、测试条件可编程，能自动求出材料的各项力学性能指标,并打印出完整的试验报告和曲线。

本机由机架、固定底座、移动横梁、传感器、伺服电机及控制系统和软件等组成；采用台湾产伺服电机作为动力元件施加300kN的拉伸载荷；由计算机设定、控制试验全过程，使用简单方便；机器主要部件测力传感器采用美国传力品牌（精度高、稳定性好），滚珠丝杠采用台湾品牌，其它附件采用国内名牌产品长期使用稳定可靠。

技术参数

主要技术参数:

1、精度等级：1级；

2、最大负荷：300kN；

3、有效测力范围：6～300kN(最大负荷的2%～100%)

4、测力精度：示值的±1%以内；

5、试验力示值分辨率：最大试验力的1/500000

6、变形测量误差：示值的±1%以内

7、变形分辨力：最大变形的1/500000

8、位移速度控制范围：0.001mm/min~250mm/min无级调速

9、位移示值误差：示值的±1%以内

10、位移分辨率：0.05μm

其他参数

1、有效试验宽度：550mm；

2、有效拉伸空间：500mm；

3、试台安全装置：电子限位保护；

4、试台返回：手动可以最高速度返回试验初始位置，自动可在试验结束后自动返回；

5、超载保护：超过最大负荷10%时自动保护；

6、漏电保护：漏电自动保护。

7、电机：AC220V±10%1KW；

8、主机尺寸：约1800mm×1040mm×685mm；

9、主机重量：约700kg.

10、试样：矿用标准三链环及插销。

功能特色

性能特点:

1、微机控制，软件界面菜单提示，操作方便；

2、用户自编辑报告功能。数据可方便的导入Excel表格，方便用户后期处理；

3、试验过程及测量、显示、分析等均由微机完成；

4、自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的精确度；

5、自动变速：试验过程中横梁速度可预先设定的程序自动变化，也可手动切换；

6、曲线选择：可选择力—时间/力-位移/力-变形等曲线进行显示和打印；

7、多种保护措施。如：功率环节的各种电气保护，软件部分的超载，超位移保护，机械强制安全限位保护等；

8、主机采用框架卧式结构，整机刚度高；动力采用伺服电机带动滚珠丝杠旋转带动横梁移动，加荷平稳，控制精度高，噪音低，试验机的寿命长，长期稳定性好且节能；

9、圆弧齿形同步减速系统，具有效率高、寿命长、噪音低、免维护的优点。

依据标准:

试验机满足GB/T16491-2008、JJG475-2008、GB/T16825.1-2008、GB/T228.1-2010等国标试验要求。适用于MT244.1-2005煤矿窄轨车辆连接件连接链标准、MT244.2-2005煤矿窄轨车辆连接件连接插销标准、AQ1112-2014煤矿在用窄轨车辆连接链检验规范标准、AQ1113-2014煤矿在用窄轨车辆连接插销检验规范标准。

适用行业

电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
