电力行业专用卧式拉力试验机

电力行业电液伺服卧式拉力试验机采用机架整体钢板焊接框架结构，单出杆双作用活塞缸通过移动横梁拉杆及前拉头组成的反向架施加试验力，通过销轴方式联接试样

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

电力行业电液伺服卧式拉力试验机

产品介绍：

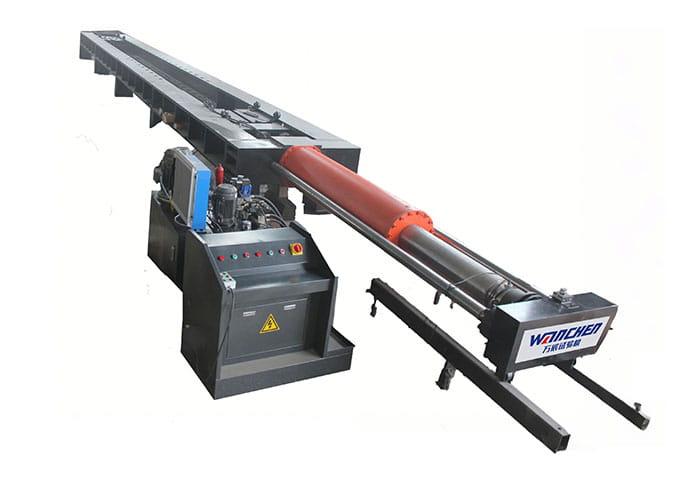

电力行业电液伺服卧式拉力试验机采用机架整体钢板焊接框架结构，单出杆双作用活塞缸通过移动横梁拉杆及前拉头组成的反向架施加试验力，通过销轴方式联接试样，负荷传感器测力，根据试样规格长度可有级调整后拉头拉伸空间，后拉头采用电动减速调整，手动窜销固定于两侧框架，为计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据，本机主要适用于电力金具、电线电缆、双钩、链条葫芦、钢丝绳、吊装带、吊索具锚杆锚链、钢芯铝绞线、紧线器等柔性件的拉伸试验。

技术参数

主要技术参数:

1.试验力：2000kN；（可根据用户要求特殊定做）

2.测力范围：0～400kN、0～1000kN、0～2000kN3档；

3.试验力准确度：±1%；

4.试验空间：500-6000mm(可根据用户要求特殊定做）；

5.活塞行程：1000mm；

6.位移测量范围：2500mm；

7.位移测量分辨率：0.01mm；

8.拉头空载快进速度：不小于200mm/min；

9.试验速度：0-80mm/min；

10.工作中心高：1000mm；

11.测力方式：负荷传感器测力；

12.控制试验方式：计算机自动控制试验过程

13.主机外形尺寸约（长*宽*高）：15000x1200x1400mm；

14.可显示多种试验曲线：力-位移、力-时间、力-变形、应力-应变等。

功能特色

适用行业

石油化工行业
电线电缆行业
防水卷材行业
建工质检行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
