锚链索具拉伸试验机

锚链、锚链及附件、卸扣、吊索具、船用锚、高强钢丝绳、渔业链、高强度圆环链等柔性试件进行拉力负荷（ProofLoad）、破坏负荷（BreakingLoad）测试及研究

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

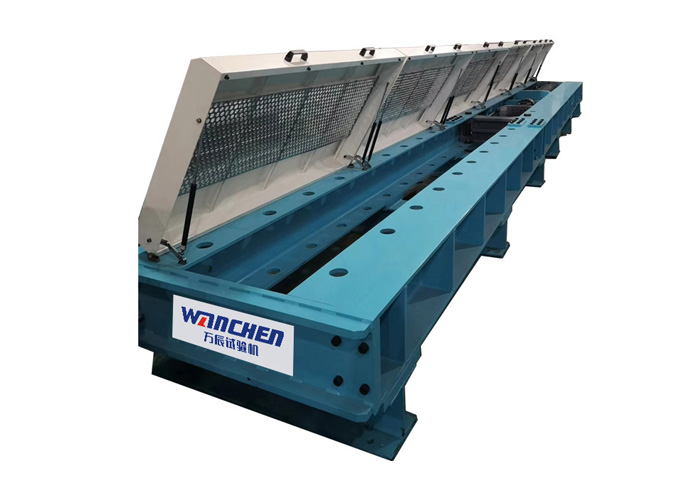

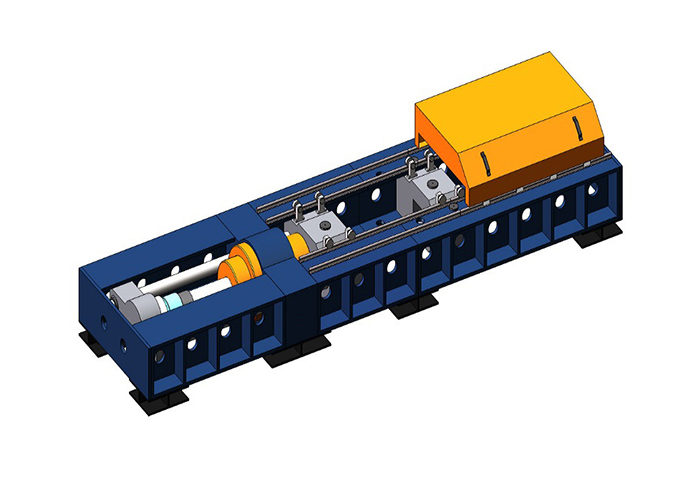

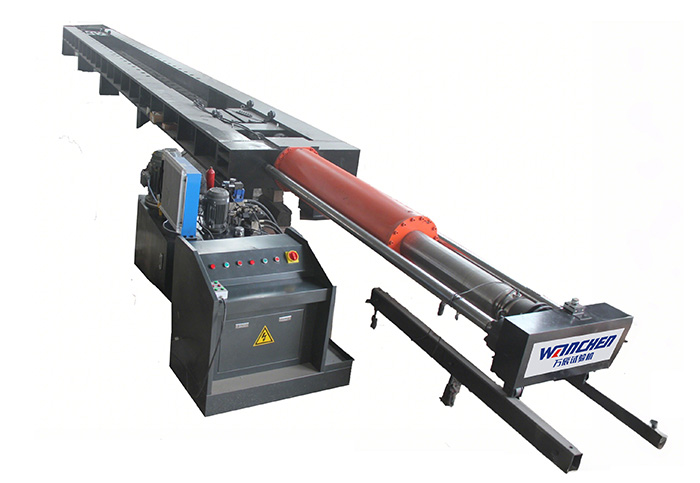

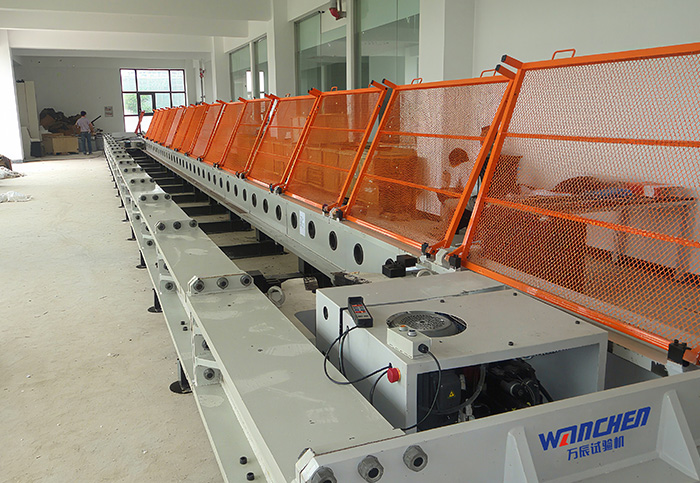

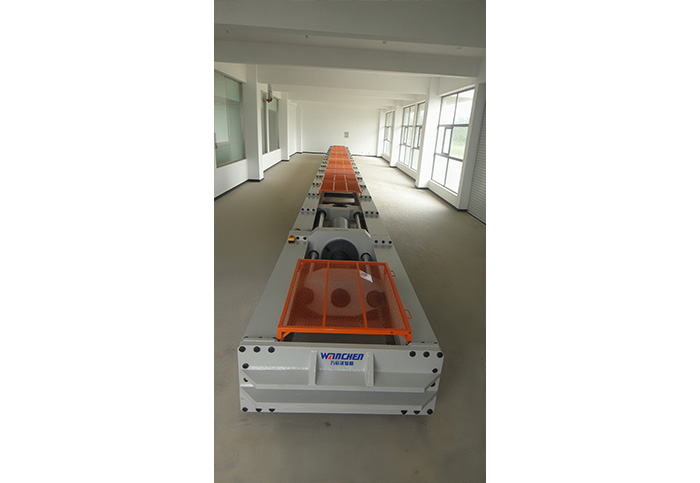

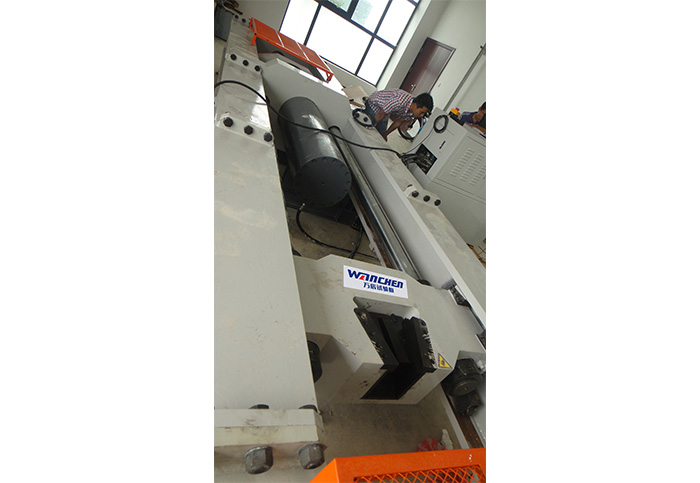

锚链索具拉伸试验机

重要功能：

1.锚链、锚链及附件、卸扣、吊索具、船用锚、高强钢丝绳、渔业链、高强度圆环链等柔性试件进行拉力负荷（ProofLoad）、破坏负荷（BreakingLoad）测试及研究。

2.船舶系锚链(AM1、AM2、AM3)、海洋系泊锚链(R3、R3S、R4、R4S、R5)、锚链链接(anchor link chain)等工作负荷、试验负荷、破坏负荷测试及研究。

3.有档锚链(stud link chain)和无档锚链(Open link chain)、短环节链(Shortlinkchain)等工作负荷、试验负荷、破坏负荷测试及研究。

4.普通碳钢链(OrdinaryMildSteelLinkChain)、铸钢锚链、闪光焊锚链、锻造锚链等工作负荷、试验负荷、破坏负荷测试及研究。

5.锚链附件(肯特卸扣、连接卸扣、旋转卸扣、弓形卸扣、D型卸扣、欧式大DEE型卸扣、保险卸扣、重型卸扣、末端卸扣、转环、转环组、浮标、浮筒卸扣) 工作负荷、试验负荷、破坏负荷测试及研究。

6.船锚(霍尔锚、丹福尔锚、斯贝克锚、大抓力无杆锚、美式海军无杆锚、日式无杆锚、单爪锚、海军锚、德尔塔锚、三角锚、焊接型无杆锚、贝尔特托锚)等工作负荷、试验负荷、破坏负荷测试及研究。

7.链条(传动链、输送链、拉曳链、特种异型专业链，短节距精密滚子链/重载传动用弯板滚子链/水泥机械链/板式链、高强度圆环链索具/起重/提升/捞渣机/矿用)等工作负荷、试验负荷、破坏负荷测试及研究。

依据标准：

1.BSIS0 1704：2008.Shipsandmarinetechnology-Stud-linkanchorchains；

2.ASTMF765-1993(2012)e1.StandardSpecificationforWildcats，ShipAnchorChain；

3.APISPEC2F；APISPEC5Dp；APISPEC7K；APISPEC8C；

4.DIN81833；DIN81846-1；DIN81846-2；DIN81847；DIN81848；DIN81849；DIN81850；DIN81852；DIN81857；DIN764；DIN766-2015；

5.EN818-1；EN818-2；EN818-3；EN818-4；EN818-5；EN818-6；EN818-7；BSEN14606；BSEN14874；BSEN15271；DINBSEN14330；BS7160；

6.ASTM80(G30),ASTM80(G43),ASTM80(G70),NACM90,NACM96；RR-C-271D；JISF3303-2010；CNS7371；CNS7693；

7.KoreanStandardLinkChain；NorwegianStandardLinkChain；

8.GB/T549-2017电焊锚链Electro-weldedanchorchains；

9.GB/T546-2016霍尔锚Hallanchor；

10.GB/T25853-8级非焊接吊链；

11.GB/T25854-.一般起重用D形和弓形锻造卸扣；

12.GB/T25855-索具用8级连接环；

13.GB/T20848-系泊链Mooringchain；

14.CB/T4246-2013锚链末端固定器；

15.CB/T3972-.AC-14大抓力锚AC-14highholdingpoweranchor；

16.CB/T431-吊杆锚Derrickboomforanchor；

17.CB/T4181-2011海军锚Admiraltyanchor；

18.CB/T4135-2011轻量型锚Lightweighttypeanchor；

19.JT/T100-浮标锚链Anchorchainsforbuoysmooringsystems；

20.SY/T7047-2016锚链规格书；

21.国际船级协会(IACS)：中国CCS；英国LR；挪威DNV；德国GL；美国ABS；韩国KR；意大利RINA；日本NK；法国BV；波兰PRS；俄罗斯RS；印度船级社IRS；克罗地亚CRS；希腊HRS；澳大利亚AMSA；印度尼西亚BKI；保加利亚BRS/BKR；埃及ERS；乌克兰URS/RU；南斯拉夫JR；捷克CSLR；罗马尼亚RN；塞尔维亚SRS；菲律宾PRS；越南VR；

技术参数

重要参数：

1.载荷力容量2000kN/3000kN/5000kN/10000kN/15000kN/20000kN/25000kN

2.载荷力精度≤±1%

3.载荷力测量范围4%～100%F.S

4.载荷力分辨力 1/300000F.S

5.等速应力控制范围 2～60N/mm2·S-1

6.应力速率误差≤±5%

7.等速应变控制范围0.00025/s～0.0025/s

8.应变速率误差≤±5%

9.位移分辨力0.01mm

10.加荷速率600N/s～60kN/s

11.活塞行程 0～800mm/可定制

12.活塞位移速度≥50mm/min

13.可调拉伸试验间距0～3m/0～5m/0～10m/0～15m/0～20m/0～25m/0～30m/可定制

14.载荷机架内跨度≥500mm/可定制

15.载荷机架高度≥900mm/可定制

16.载荷机架结构高刚性、高稳定性的载荷机架，无振动冲击、流线型

17.电源电压～380V±10%50Hz（须可靠接地）

功能特色

重要特点：

1.人体工程学设计，机宜人、人适机，符合人-机-环境系统，高效、健康、舒适、安全。

2.高刚性、高稳定性的载荷机架，无振动冲击、流线型一体化制作，机架尺寸可定制。

3.穿销式空间调整结构,高强度、高精度定位销，快速精准。高精度测力传感器，线性宽，稳定性好，保证载荷测力精度。

4.双控双向液压油缸，大行程、高速运行、快速试验、高频响应、快速返回。

5.静音型液压泵站系统，压差随动，自带冷却系统，保证油温不会升高，适于长期连续工作。

6.液压过滤净油技术：电动油泵循环过滤、避免伺服阀阻塞，液压油长期循环使用。

7.电路板采用光电隔离设计，抗干扰能力强。

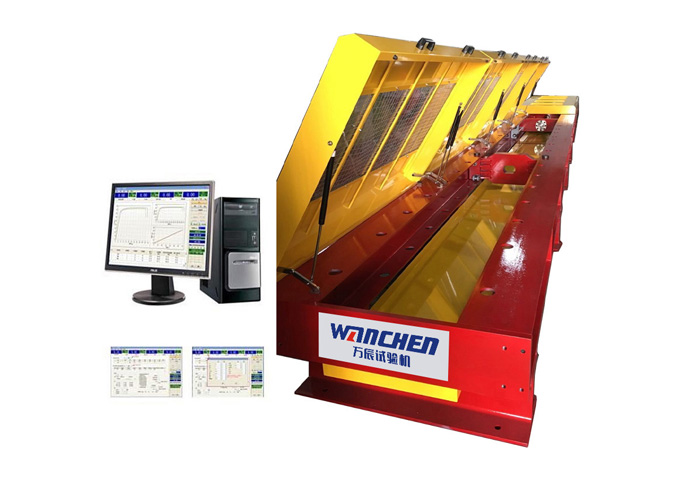

8.内置式全数字闭环、多通道、多功能、易操控的Test测控软件；

9.多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。

10.试验过程的自动控制、数据采集、处理、分析、存储及显示。载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。

11.控制模式智能设置，控制方式之间无冲击、平滑切换，加载、卸载平稳。

12.过程再现和数据再分析、曲线放大、比较、遍历；

13.曲线可自由放大和缩小；满度自调。

14.操控软件，采用模块化、开放式编程、个性化设计，可自行调整。

15.标准模块；权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。

16.操作提示和向导功能。

17.灵活的Excel或Word报告格式，可选择、指定、排序、单独、合并、多类型输出。

18.网络数据库管理，可与多家联网公司直联。

19.试验结束自动返回，智能、高效、快捷。

20.多重保护功能：软件和硬件两级保护；载荷力过载保护；过流、过压保护；液压缸限位保护；液压系统过载溢流保护；试样破断时安全保护/防护网；操作提示向导保护；试验结束自动保护。

适用行业

石油化工行业
电线电缆行业
防水卷材行业
建工质检行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
