支架式材料试验机用高低温试验箱

典型应用：橡胶、塑料、钢铁、船舶、航空航天、汽车制造、科研院所等行业。

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

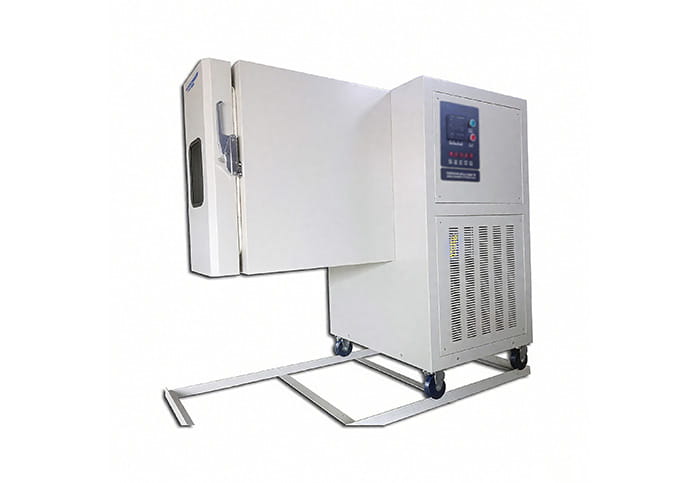

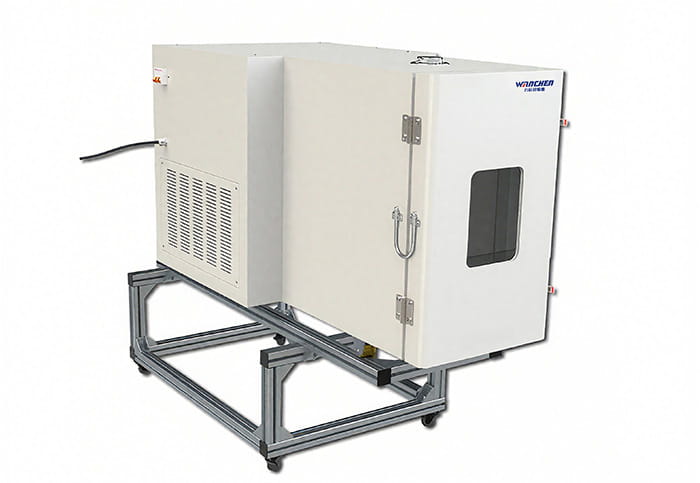

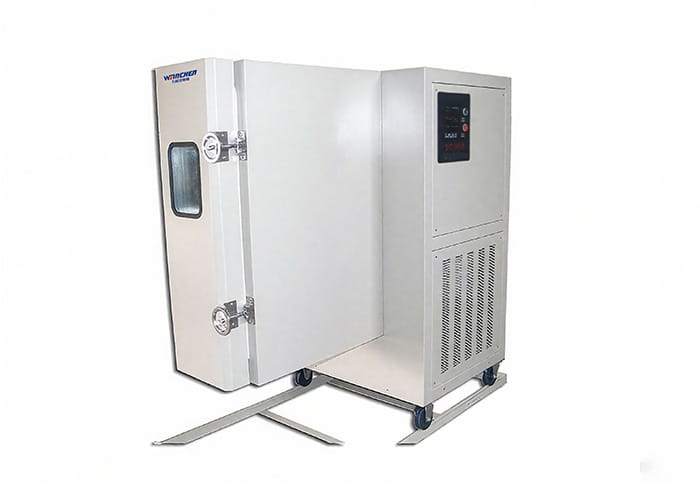

支架式材料试验机用高低温试验箱

典型应用

橡胶、塑料、钢铁、船舶、航空航天、汽车制造、科研院所等行业。

概述

支架式材料试验机用高低温试验箱适用于各种材料在高低温环境下做各种力学试验，对试样在拟定条件下的力学性能、蠕变变形、疲劳寿命作出科学的分析及评价。

该试验箱选用进口压缩机、翅片式不锈钢干烧加热管、耐高温离心式循环风机、高精度Pt100型温度传感器、宇电/汇邦温控系统等主要部件，外形美观，性能优越，稳定耐用，使用便捷，性价比高。该试验箱采用支架平移式结构，箱门有两层密封，保证了密封保温效果，可适配于电子万能材料试验机、液压万能材料试验机、疲劳寿命试验机等，不用对试验机主机做任何更改，即可接驳使用。另外该试验箱还可作为普通高低温试验箱单独使用，对试样进行高温或低温长时寿命试验。

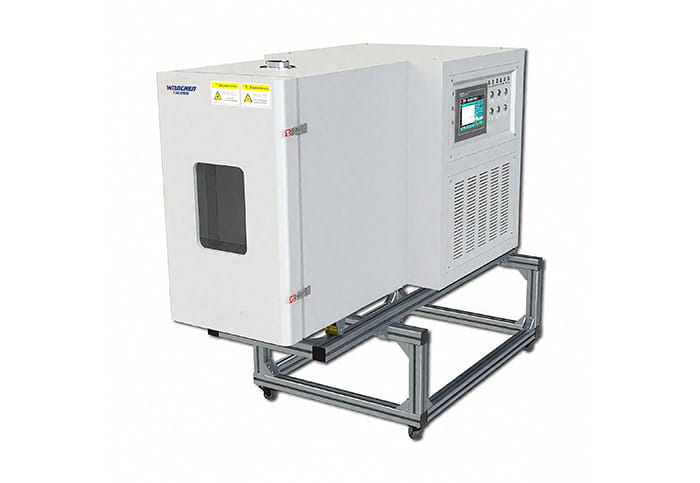

触摸屏版本采用7寸触摸屏+PID温控模块，配合我司自主研发的操作软件，最高可设置30段运行程序，扩展性强，操作简单，稳定可靠。另外，本设备设置有USB接口，具有导出试验数据及软件升级功能。

技术参数

参数

1. 型号：GDW-30-200；

2. 温度范围：-30℃~+200℃；

3. 控温精度：±1℃；

4. 温度均匀度：±2℃；

5. 工作室尺寸(宽*高*深)：230mm×500mm×300mm(可定制)；

6. 测试孔尺寸：Ø50mm；

7. 控温方式：智能闭环PID温度控制；

8. 制热方式：翅片式不锈钢干烧加热管；

9. 制冷方式：进口压缩机；

10. 循环方式：耐高温马达+离心式循环风扇；

11. 外箱体材料：镀锌钢板静电喷塑；

12. 工作室材料：SUS304镜面不锈钢；

13. 保温材料：耐高温硅酸铝保温棉；

14. 观察窗：多层真空加热玻璃(具有加热除雾功能)；

15. 照明灯：24V耐高温卤素灯；

16. 控制系统：LED智能温控器/触摸屏可程式温控系统；

17. 试验箱支架：高强度铝型材框架；

18. 电源：220V50Hz；

19. 总功率：2.5kW。

功能特色

适用标准

1. GB/T11158-2008《高温试验箱技术条件》

2. GB/T10592-2008《高低温试验箱技术条件》

3. JB/T13229-2017《试验机用高低温环境箱》

适用行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
