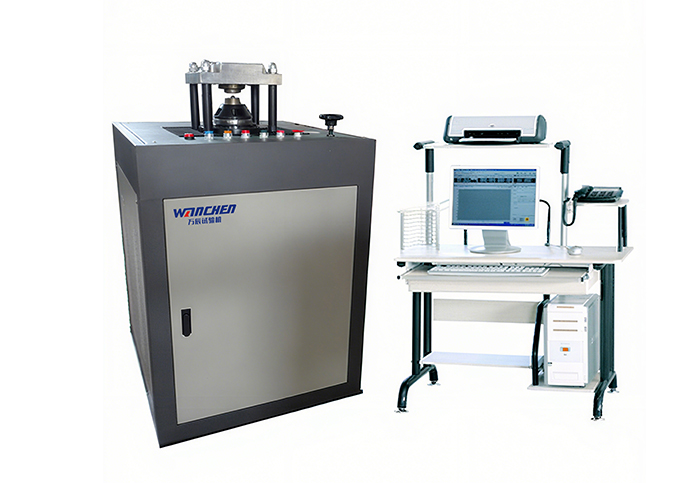

GBW-100微机控制杯突多功能试验机

一、产品简介

GBW-100微机控制杯突多功能试验机是对金属薄板和带材进行工艺性能试验的精密设备，可实现GB/T4156-2007《金属材料薄板和薄带埃里克森杯突试验方法》，满足JJG583-2010JB/T7408-94的要求，还采用了ASTME643-2008的标准，检验金属薄板和带材在试验过程中的塑性变形性能。该机增加模具还可完成GB/T15825.3-2008、GB/T15825.4-2008、GB/T15825.6-2008《金属薄板成形性能与试样方法》中的金属薄板涨形、拉深、扩孔、锥杯等试验。该机采用机电液一体化设计，外观整洁、大方。

二、结构原理

1、该杯突试验机采用了新型的结构原理，为伺服电机恒速度加载，可实现恒速率控制，由计算机控制冲压过程，冲压速度可无级调速、预先调定。（过去油缸油源加力无法实现恒速率控制）。

2、夹紧力由液压油源独立加载，夹紧力可调整，轮辐传感器直接测力，数据同步显示、可独立标定。

3、测力装置已改过去液压传感器为轮辐式传感器，杯突值测量为编码器测量，试验过程中冲头移动采用我公司首创的低摩擦移动装置，结合高精度轮辐式传感器（直接测力）可实现精准数据采集，同时大大提高了试验机测量杯突值的准确性和可靠性。该仪器的测量装置和加载装置及其控制程序的完美匹配，很好的解决了以往试验数据重复性差的问题，也为我国实行新的杯突机计量检定规程和杯突试验方法提供了可靠依据。

4、杯突模具更换方便、试样装卸简便，试样放入后，按自动按钮即可完成夹紧，试验参数可输入、更改，冲压过程实现闭环控制，冲压力值下降判断试样出现裂纹自动停车，同时易于观察试样裂纹。试验数据计算机显示，并有峰值记忆功能，即最大冲压力、杯突值等，实现试验结果的报表、存储、批次、曲线绘制等，变形高度自动记忆，一次试验结束可自动恢复到待试验状态。

技术参数

三、技术参数

最大测试厚度	0.1～4mm（高精度传感器）
板材最大宽度	180mm
冲头最大行程	100mm
最大冲压负荷	100kN
夹紧活塞行程	21-31mm
最大夹紧负荷	100kN
杯突值分辨率	0.01mm
负荷精度	±1%
变形精度	±1%
试验速度	0.05-100mm/min（无级调速）
杯突试验模具规格	标准冲头球SΦ20±0.05；标准固定模孔径ф27±0.05mm

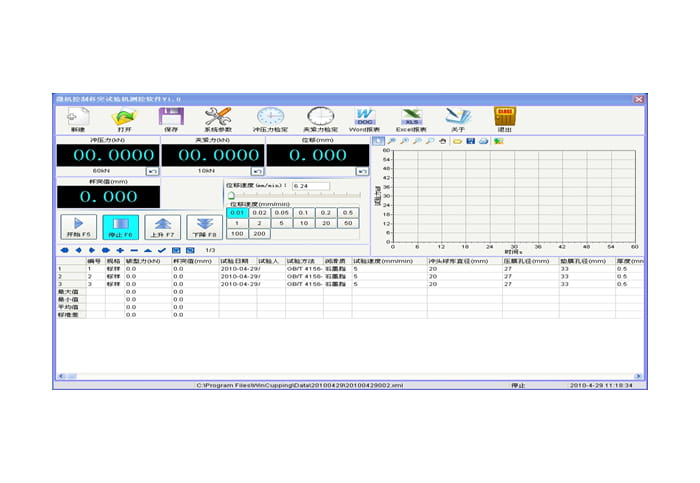

计算机显示内容	夹紧负荷、冲压力、位移及杯突值、速率、试验曲线等
控制方式	计算机自动实现试验过程后台数据库采用ACCES，可按用户要求提供多种格式的数据传输软件
外形尺寸	930mm×1260mm×1400mm
电源	2kW/AC380V/50Hz
重量	1000Kg
采用交流调速系统伺服电机控制	电气设计满足EMC安全标准，具有限位保护，满量程过载保护功能

四、标准配制

1、杯突试验模具规格：
标准冲头球：φ20±0.05mm
标准垫模孔径：φ33±0.1mm
标准固定模孔径：φ27±0.05mm

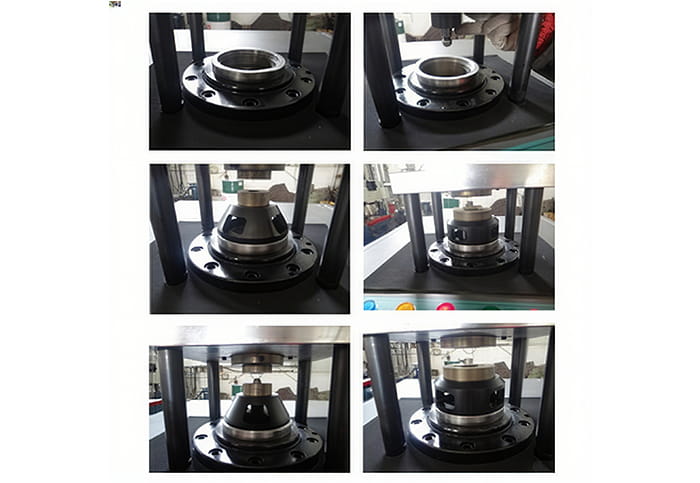

2、增配副件模具参数规格

凸模涨形模具（拉深试验模具）GB/T15825.3-2008（图号9000）
凸模	板厚		凹模内径
φ50mm	0.45-0.64mm		φ51.8mm
	＞0.64-0.91mm		φ52.56mm
	＞0.91-1.3mm		φ53.64mm
	＞1.3-1.86mm		φ55.20mm
	＞1.86-2.50mm		φ57mm
扩孔试验模具GB/T15825.4-2008（图号8100、8200、8300）
板厚	导销直径	凸模	凹摸内径
0.20-1.00mm	φ5mm	φ25mm	φ27 mm
1.00-2.00mm	Φ8mm	φ40mm	φ44 mm
2.00-4.00mm	Φ16.5mm	φ55mm	φ63 mm
锥杯试验模具GB/T15825.6-2008（图号6100、6200、6300、6400）
板厚	凸模		凹摸Dd
0.5-＜0.80mm	φ12.70mm		Φ14.60mm
0.8-＜1.00mm	φ17.46mm		Φ19.95mm
＞1.00-2.00mm	φ26.99mm		Φ32.00mm
＞2.00-4.00mm	φ20.64mm		Φ24.40mm

功能特色

五、功能特点
1、使用FPGA芯片，高达100M处理速度，确保不丢失每一瞬间实时数据；
2、实时并行数据采集与处理，控制稳定、高效；
3、专用差分电路，电源与外围接口全隔离设计，抗干扰能力强；
4、高精度数字位移装置连接FPGA，内部硬件计数，数据准确可靠；
5、双路24位高精度A/D采集，冲压负荷、夹紧力分辨率和准确度更高；
6、微机自动控制试验过程及18.5寸液晶屏显示，后台数据库采用ACCES，可按用户要求提供多种格式的数据传输软件；
7、电气设计满足EMC安全标准要求；
8、具有限位保护、满量程过载保护功能。

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
